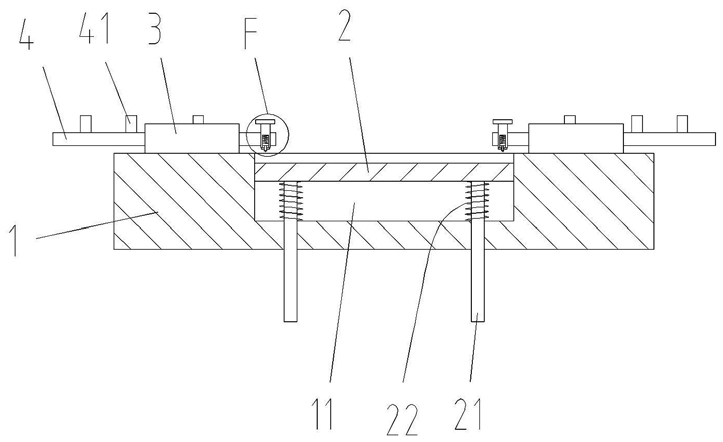

1.一种汽车点火器电路板波峰焊治具,包括基板(1),在所述基板(1)上侧设有用于容纳电路板的凹槽(11),其特征在于:在所述凹槽(11)内设有垫板(2),垫板(2)能够沿凹槽(11)上下滑动,在所述凹槽(11)内侧底部与垫板(2)之间固定连接多个第一弹簧(22),在所述基板(1)上方两侧均滑动连接一个滑板(4),两个滑板(4)以所述凹槽(11)为中心对称设置,在每个所述滑板(4)上均设有多个调节孔,在每个调节孔内均装有调节压紧件(5)。
2.根据权利要求1所述的一种汽车点火器电路板波峰焊治具,其特征在于:所述基板(1)上方两侧均固定连接两个导向板(3),每个导向板(3)一侧朝向另个导向板(3)的一侧均设有导向槽,位于凹槽(11)同一侧两个导向板(3)的导向槽之间形成滑动通道,所述滑板(4)在所述滑动通道内往复滑动。
3.根据权利要求1所述的一种汽车点火器电路板波峰焊治具,其特征在于:每个所述滑板(4)上侧均设有多个方便推动滑板(4)滑动的推块(41)。
4.根据权利要求1所述的一种汽车点火器电路板波峰焊治具,其特征在于:所述调节压紧件(5)包括调节杆(50),调节杆(50)下端设有滑槽(51),在所述滑槽(51)内滑动连接压板(52),所述滑槽(51)内侧底部与压板(52)之间固定连接第二弹簧(53),所述压板(52)下侧固定连接压杆(54)。
5.根据权利要求4所述的一种汽车点火器电路板波峰焊治具,其特征在于:所述压杆(54)下端固定连接压块(55)。
6.根据权利要求4所述的一种汽车点火器电路板波峰焊治具,其特征在于:所述滑槽(51)的槽口处固定连接挡环(56),所述压杆(54)从所述挡环(56)的中心穿过。
