专利号: 2019220442281
申请人: 云南凌翔建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

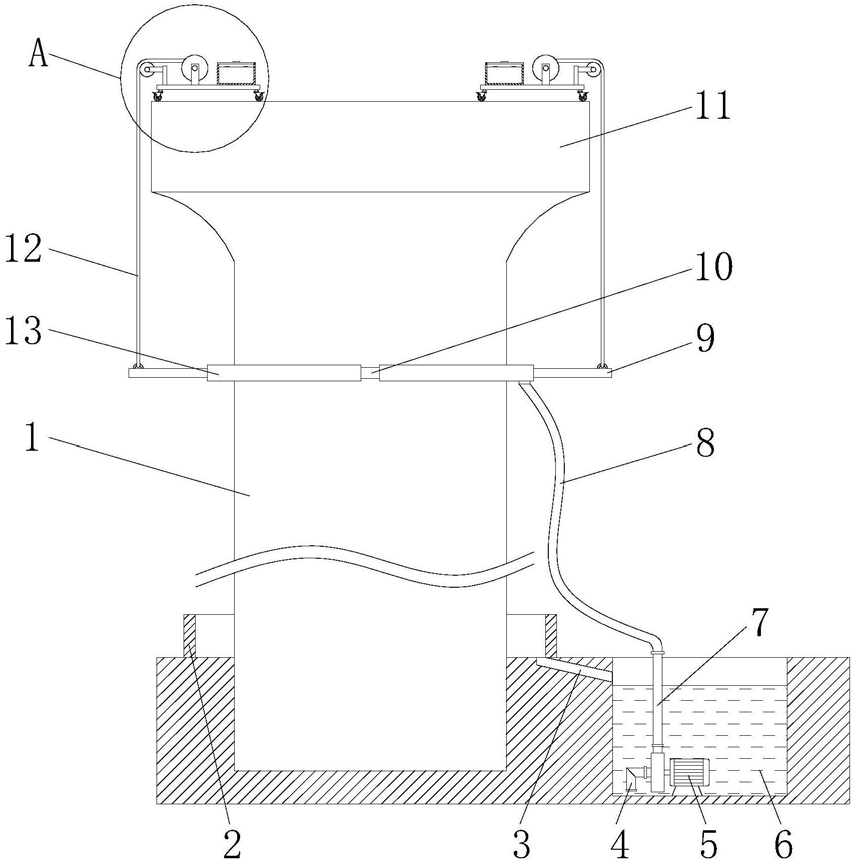

1.一种桥梁墩身喷淋养护系统,包括墩身本体(1)和连接管(10),其特征在于:所述墩身本体(1)固定在地面上,所述墩身本体(1)的右侧开挖有集水池(6),所述集水池(6)内腔的底部固定连接有高压水泵(5),所述高压水泵(5)的进水端连通有进水管(4),所述高压水泵(5)的出水端连通有导水管(7),所述导水管(7)远离高压水泵(5)的一端延伸至地表并连通有高压软管(8),所述墩身本体(1)的外圈的地面处固定连接有围板(2),所述围板(2)内圈的地面贯穿设置有导流管(3),所述导流管(3)的一端延伸至围板(2)的内腔,所述导流管(3)的另一端延伸至集水池(6)内腔左侧的顶部,所述墩身本体(1)的顶部固定连接有墩顶座(11),所述墩顶座(11)顶部的两侧均设置有底板(14),所述底板(14)顶部中心处的后侧固定连接有驱动电机(22),所述驱动电机(22)输出端的前侧固定连接有卷辊(17),所述底板(14)的顶部且位于卷辊(17)的前侧固定连接有第一支撑板(16),所述卷辊(17)的前侧通过轴承活动连接于第一支撑板(16)后侧的顶部,所述底板(14)顶部相反的一侧固定连接有固定板(20),所述固定板(20)相反一侧顶部的前后两侧均固定连接有第二支撑板(18),所述第二支撑板(18)相对一侧的左侧之间通过轴承活动连接有承接轮(19),所述底板(14)顶部相对的一侧固定连接有蓄电池(15),所述墩身本体(1)的两侧均设置有半圆形管(13),所述半圆形管(13)相对的一侧之间通过连接管(10)连通,所述半圆形管(13)相反的一侧均固定连接有连接板(9),所述卷辊(17)的表面缠绕连接有尼龙绳(12),所述尼龙绳(12)远离卷辊(17)的一端穿过承接轮(19)并固定连接于连接板(9)顶部相反的一侧,所述半圆形管(13)的内圈连通有出水管(23)。

2.根据权利要求1所述的一种桥梁墩身喷淋养护系统,其特征在于:所述导流管(3)呈倾斜设置,且位于集水池(6)内腔一端的高度低于其另一端的高度。

3.根据权利要求1所述的一种桥梁墩身喷淋养护系统,其特征在于:所述底板(14)底部的四角均固定连接有万向轮(21),所述万向轮(21)的一侧通过转轴活动连接有自锁刹车片。

4.根据权利要求1所述的一种桥梁墩身喷淋养护系统,其特征在于:所述底板(14)的顶部且位于蓄电池(15)的外侧固定连接有保护壳,且保护壳的顶部通过转轴活动连接有盖板。

5.根据权利要求1所述的一种桥梁墩身喷淋养护系统,其特征在于:所述出水管(23)的数量至少为七个,且两个半圆形管(13)上的出水管(23)呈对称设置,所述连接管(10)表面的两侧分别与两个半圆形管(13)的内圈螺纹连接。

6.根据权利要求1所述的一种桥梁墩身喷淋养护系统,其特征在于:所述驱动电机(22)的底部固定连接有固定座,所述驱动电机(22)的一侧固定连接有控制开关,控制开关的输出端与驱动电机(22)的输入端通过导线单向电性连接,控制开关的输入端与蓄电池(15)的输出端通过导线单向电性连接,所述高压水泵(5)的输入端与220V市电的输出端通过导线单向电性连接。
