专利号: 2019220453040
申请人: 何丹
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

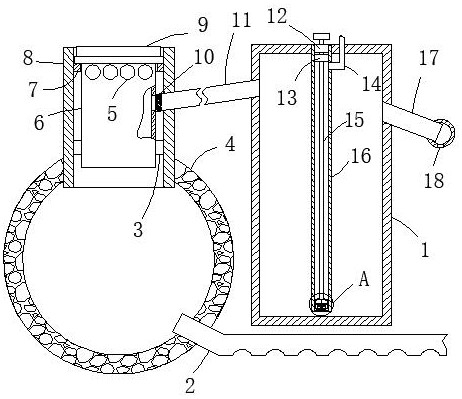

1.海绵城市渗透调蓄排放一体化雨水装置,包括市政管道(4)、雨水管(8)和蓄水箱(1),其特征在于,所述市政管道(4)的上端通过安装口与雨水管(8)的管壁固定连接,所述雨水管(8)的上端管口处内沿固定连接有限位环(7),所述限位环(7)内设有接水箱(6),所述接水箱(6)的上端开设开口,所述接水箱(6)的上端卷边部架接有网格板(9),所述接水箱(6)的侧壁开设有多个均匀分布的出水口(5),所述雨水管(8)的右侧管壁通过通孔固定连接有倾斜设置的蓄水管(11),所述蓄水管(11)的左端穿过圆孔并固定连接有橡胶框(10),所述接水箱(6)的右侧开设有与橡胶框(10)位置对应的排水口,所述蓄水管(11)的右端管口处与蓄水箱(1)的左侧固定连接,所述蓄水箱(1)的上端中心处通过圆口固定连接有套管(16),所述套管(16)内连接有取水装置,所述蓄水箱(1)的右侧固定连接有倾斜设置的第一渗水管(17),所述第一渗水管(17)的右端管口处固定连接有导流管(18)。

2.根据权利要求1所述的海绵城市渗透调蓄排放一体化雨水装置,其特征在于,所述取水装置包括固定在套管(16)上端管口处内沿的环形块(12),所述环形块(12)内滑动套接有拉杆(15),所述拉杆(15)的下端穿过环形块(12)并对称固定连接有两个固定杆(24),两个所述固定杆(24)远离拉杆(15)的一端共同固定连接有环形板(21),所述环形板(21)的侧壁固定连接有橡胶圈(22),所述橡胶圈(22)的侧壁与套管(16)的内壁滑动套接,所述环形板(21)的内侧固定连接有横杆(20),所述横杆(20)的中心处通过矩形通孔滑动套接有矩形杆(19),所述矩形杆(19)的上端固定连接有密封板(23),所述密封板(23)与环形板(21)的上端接触连接,所述矩形杆(19)的下端穿过矩形通孔并固定连接有限位块,所述套管的下端管口处固定连接有挡圈(26),所述挡圈(26)的上端通过铰链铰接有挡板(25),所述蓄水箱(1)的上端固定连接有倒置的L型结构的取水管(14),所述取水管(14)的水平部一端与套管(16)的管壁固定连接,所述取水管(14)的竖直部一端延伸至蓄水箱(1)的外部。

3.根据权利要求2所述的海绵城市渗透调蓄排放一体化雨水装置,其特征在于,所述拉杆(15)的杆壁上滑动套接有密封环(13),所述密封环(13)与套管(16)的内壁固定连接。

4.根据权利要求1所述的海绵城市渗透调蓄排放一体化雨水装置,其特征在于,所述雨水管(8)的内壁固定连接有多个均匀分布的定位块(3),多个所述定位块(3)远离雨水管(8)的一端均与接水箱(6)的一侧接触连接。

5.根据权利要求1所述的海绵城市渗透调蓄排放一体化雨水装置,其特征在于,所述市政管道(4)的侧壁固定连接有第二渗水管(2),所述第二渗水管(2)的管壁上均匀开设有多个渗水孔。
