专利号: 2019220669882
申请人: 张益群
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-07-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

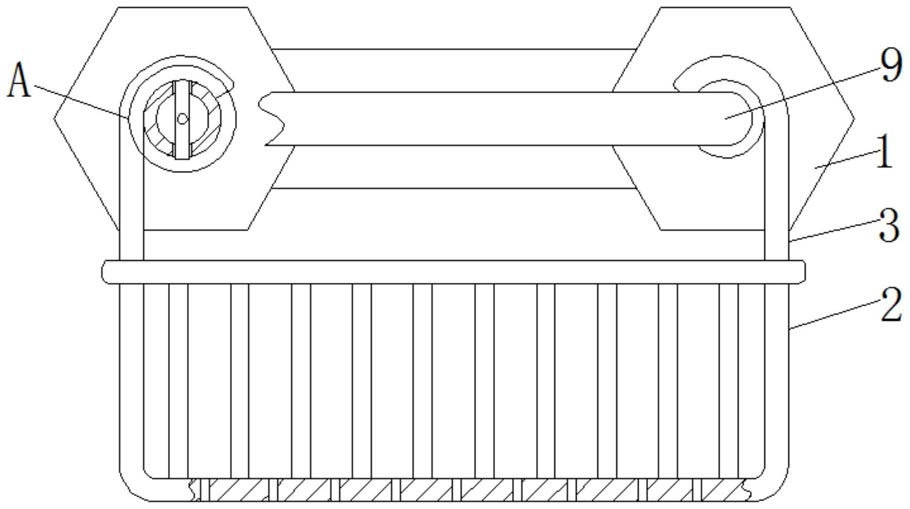

1.一种可拆卸清洁的卫浴五金肥皂架,包括安装板(1),其特征在于:所述安装板(1)的底部设置有肥皂盒(2),所述肥皂盒(2)的背面对称固定连接有挂钩(3),所述安装板(1)的正面对称固定连接有固定柱(4),所述挂钩(3)内侧的顶部固定连接有定位柱(5),所述定位柱(5)的底部贯穿固定柱(4)并延伸至固定柱(4)的内部,所述固定柱(4)的内部设置有限位板(6),所述限位板(6)的正面固定连接有连接杆(7),所述连接杆(7)的表面套设有弹簧(8),所述弹簧(8)的正面与固定柱(4)内壁的前侧固定连接,所述弹簧(8)的背面与限位板(6)的正面固定连接,所述连接杆(7)的正面贯穿固定柱(4)并延伸至固定柱(4)的正面固定连接有拉板(9),所述限位板(6)的背面固定连接有卡柱(10),所述卡柱(10)的背面贯穿定位柱(5)并延伸至定位柱(5)的背面。

2.根据权利要求1所述的一种可拆卸清洁的卫浴五金肥皂架,其特征在于:所述固定柱(4)的顶部和底部均开设有与定位柱(5)配合使用的通孔(11),所述定位柱(5)的正面开设有与卡柱(10)配合使用的卡孔(12),所述固定柱(4)内壁的背面开设有与卡柱(10)配合使用的凹槽(13),所述卡柱(10)的背面延伸至凹槽(13)的内部。

3.根据权利要求1所述的一种可拆卸清洁的卫浴五金肥皂架,其特征在于:所述拉板(9)两侧的顶部和底部均固定连接有橡胶垫(14),所述橡胶垫(14)远离拉板(9)的一侧与固定柱(4)的正面接触。

4.根据权利要求1所述的一种可拆卸清洁的卫浴五金肥皂架,其特征在于:所述限位板(6)的顶部固定连接有第一滑块(15),所述固定柱(4)内壁的顶部开设有第一滑槽(16),所述第一滑块(15)的顶部延伸至第一滑槽(16)的内部与第一滑槽(16)滑动连接。

5.根据权利要求1所述的一种可拆卸清洁的卫浴五金肥皂架,其特征在于:所述限位板(6)的底部固定连接有第二滑块(17),所述固定柱(4)内壁的底部开设有第二滑槽(18),所述第二滑块(17)的底部延伸至第二滑槽(18)的内部与第二滑槽(18)滑动连接。

6.根据权利要求5所述的一种可拆卸清洁的卫浴五金肥皂架,其特征在于:所述固定柱(4)内壁的底部呈倾斜状,所述第二滑块(17)的底部呈倾斜状与固定柱(4)的内壁呈平行设置。
