专利号: 2019220755445
申请人: 何效平
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

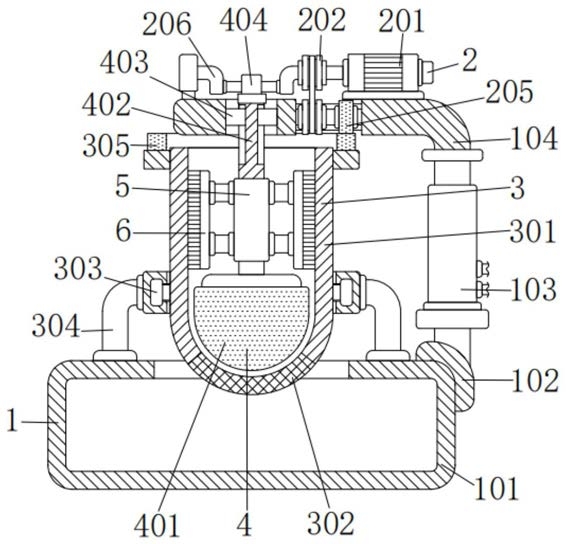

1.一种畜牧业饲料捣碎装置,包括框架(1),其特征在于:所述框架(1)的顶端安装有动力装置(2),所述框架(1)的内部安装有捣碎桶(3),所述捣碎桶(3)的内部安装有捣碎装置(4),所述捣碎装置(4)的外壁安装有第二支架(5),所述第二支架(5)的两侧均固接有刷板(6);

所述捣碎装置(4)包括捣碎球(401)、竖杆(402)、定块(403)和套管(404),所述捣碎球(401)的顶端中心出固接有竖杆(402),所述竖杆(402)的顶端外壁两侧均插接有定块(403),所述竖杆(402)的顶端转动有套管(404),所述竖杆(402)与第二支架(5)固定相连。

2.根据权利要求1所述的一种畜牧业饲料捣碎装置,其特征在于:所述框架(1)包括收集箱(101)、支块(102)、液压缸(103)和第一支架(104),所述收集箱(101)的顶端右侧固接有支块(102),所述支块(102)的顶端固接有液压缸(103),所述液压缸(103)的顶端固接有第一支架(104)。

3.根据权利要求1所述的一种畜牧业饲料捣碎装置,其特征在于:所述动力装置(2)包括电机(201)、第一皮带轮(202)、皮带(203)、第二皮带轮(204)、滚轮(205)和弯杆(206),所述电机(201)的左侧固接有第一皮带轮(202),所述第一皮带轮(202)通过皮带(203)转动连接有第二皮带轮(204),所述第二皮带轮(204)的右侧固接有滚轮(205),所述第一皮带轮(202)的左侧固接有弯杆(206)。

4.根据权利要求3所述的一种畜牧业饲料捣碎装置,其特征在于:所述弯杆(206)的形状为U形。

5.根据权利要求1所述的一种畜牧业饲料捣碎装置,其特征在于:所述捣碎桶(3)包括竖筒(301)、滤网(302)、滑轮(303)、撑杆(304)和圆盘(305),所述竖筒(301)的底端内部固接有滤网(302),所述竖筒(301)的外壁两侧均固接有滑轮(303),所述滑轮(303)的外壁滑动连接有撑杆(304),所述竖筒(301)的外壁顶端固接有圆盘(305)。

6.根据权利要求5所述的一种畜牧业饲料捣碎装置,其特征在于:所述滑轮(303)的外壁底端与撑杆(304)的内壁底端相贴合。
