专利号: 201922077493X
申请人: 泰州炬昕微电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

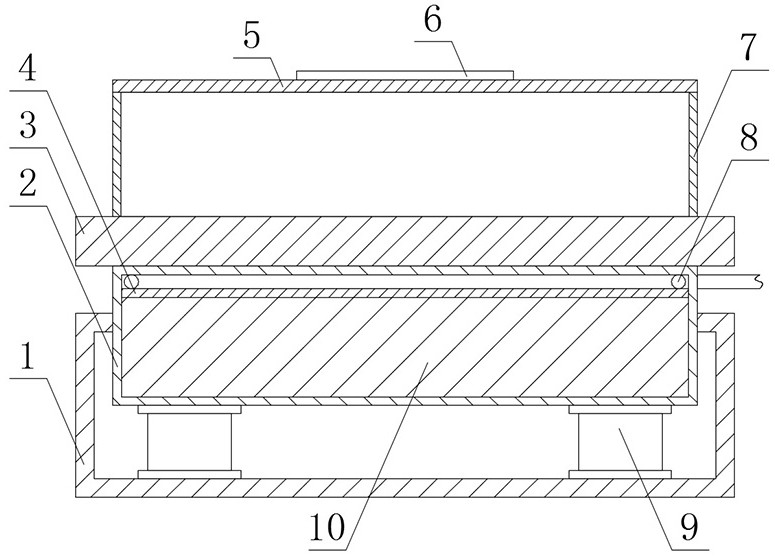

1.一种飞秒激光振荡器安装结构,包括安装平台(1)、冷却箱(2)、隔振平台(3)和主动隔振器(9),其特征在于:所述安装平台(1)底部内壁四角区域通过螺栓固定连接有主动隔振器(9),所述主动隔振器(9)上表面通过螺栓固定连接有冷却箱(2),所述冷却箱(2)顶部内壁上通过卡接固定连接有循环冷却水管(8),所述冷却箱(2)四周内壁对应循环冷却水管(8)下方通过卡接固定连接有隔板(4),所述冷却箱(2)底部内壁通过焊接对应与隔板(4)底面之间固定连接有蜂巢钢支撑(10),所述冷却箱(2)顶面通过焊接固定连接有隔振平台(3),所述隔振平台(3)上表面上通过螺栓固定连接有防尘隔音板(7),位于一侧的所述防尘隔音板(7)侧面外壁通过合页转动连接有隔音盖板(5),所述隔音盖板(5)上表面远离合页一侧中央通过螺钉固定连接有弹簧提手(6)。2.根据权利要求1所述的一种飞秒激光振荡器安装结构,其特征在于:所述循环冷却水管(8)伸出冷却箱(2)的两端分别通过管接头固定连接有循环水泵和循环冷却水箱。3.根据权利要求1所述的一种飞秒激光振荡器安装结构,其特征在于:所述隔音盖板(5)底面与防尘隔音板(7)接触部位通过卡接固定连接有防尘缓冲垫。4.根据权利要求1所述的一种飞秒激光振荡器安装结构,其特征在于:所述隔振平台(3)为铸铝板,所述冷却箱(2)以及隔板(4)均为不锈钢材质。5.根据权利要求1所述的一种飞秒激光振荡器安装结构,其特征在于:所述安装平台(1)底部通过螺钉固定连接有调节地脚。6.根据权利要求1所述的一种飞秒激光振荡器安装结构,其特征在于:所述防尘隔音板(7)侧面对应飞秒激光振荡器连接线处开设有通孔,所述防尘隔音板(7)通孔处通过卡接规定连接有密封垫。
