专利号: 2019220777088
申请人: 江苏品智针纺科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

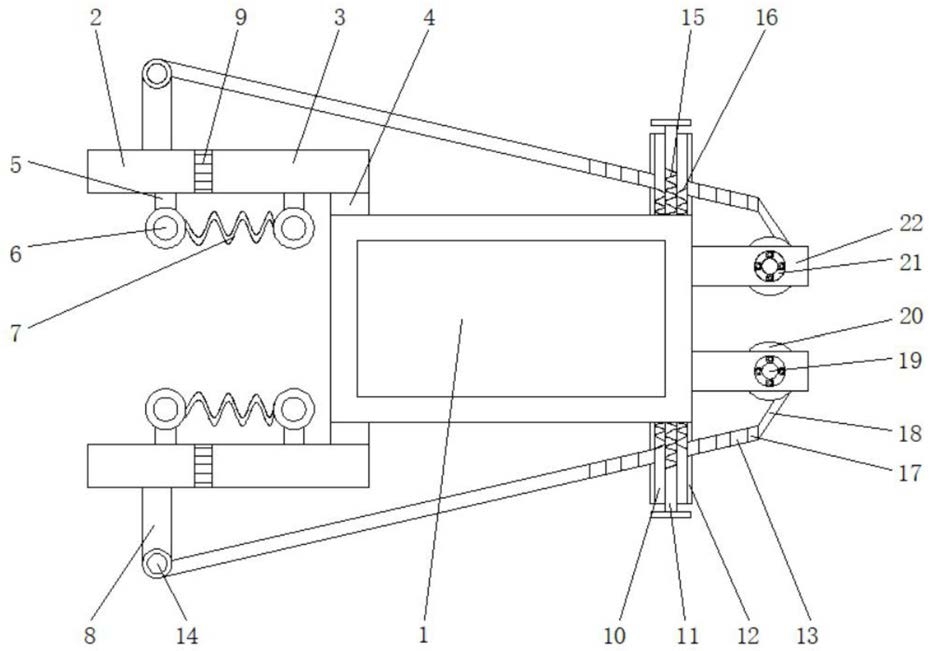

1.一种浸胶手套摘取装置,包括中空套管(1),其特征在于:所述中空套管(1)左侧上下两端表面均固定安装有第一连接柱(4),每个所述第一连接柱(4)顶端表面均固定安装有第二转动板(3),每个所述第二转动板(3)左侧顶端表面与第一转轴(9)的一端固定相连接,每个所述第一转轴(9)的另一端均与第一转动板(2)右侧顶端表面固定相连接,所述第一转动板(2)顶端中部表面固定安装有支撑管(8),每个所述支撑管(8)顶端表面均与第二转轴(14)的一端固定相连接,每个所述第二转轴(14)的另一端均与连接管(17)左侧顶端表面固定相连接,每个所述连接管(17)右侧顶端表面固定安装有连接皮带(18);

所述第一转动板(2)和第二转动板(3)底端中部表面均固定安装有第二连接柱(5),每个所述第二连接柱(5)底端表面均固定安装有中空套环(6),每两个所述中空套环(6)内侧壁均贯穿活动安装有复位弹簧(7);

所述中空套管(1)底端右侧表面固定安装有控制台(28),所述控制台(28)底端表面固定安装有转动电机控制按钮(27),所述控制台(28)左侧顶端表面固定安装有蓄电池(26)。

2.根据权利要求1所述的浸胶手套摘取装置,其特征在于:所述中空套管(1)右侧上下两端表面均固定安装有固定管(12),每个所述固定管(12)内部均开设有第一固定螺孔(10),每个所述第一固定螺孔(10)内侧壁均贯穿活动安装有固定螺栓(11),每个所述固定管(12)内部均通过固定螺栓(11)与连接管(17)相连接,每个所述连接管(17)右侧内部均等距开设有若干第二固定螺孔(13),每个所述第二固定螺孔(13)内侧壁的直径均与第一固定螺孔(10)内侧壁的直径相同,每个所述第一固定螺孔(10)内侧壁均开设有内螺纹(15),每个所述固定螺栓(11)底端外侧壁均开设有外螺纹(16),所述外螺纹(16)与内螺纹(15)相适配。

3.根据权利要求1所述的浸胶手套摘取装置,其特征在于:所述中空套管(1)右侧上下两端表面均等距固定安装有支撑板(22),每两个所述支撑板(22)中端内部均固定安装有轴承(21),每两个所述轴承(21)内侧壁之间贯穿固定安装有随动杆(19),每个所述随动杆(19)中端表面均固定安装有收集桶(20),每个所述连接皮带(18)顶端表面均活动安装在收集桶(20)外侧壁表面,每个所述随动杆(19)顶端表面均镶嵌安装有随动齿轮(23),所述中空套管(1)上下两侧表面均固定安装有转动电机(25),每个所述转动电机(25)顶端表面镶嵌安装有传动齿轮(24),每个所述传动齿轮(24)右侧与随动齿轮(23)左侧相啮合。

4.根据权利要求3所述的浸胶手套摘取装置,其特征在于:所述中空套管(1)、第一转动板(2)、第二转动板(3)、第一连接柱(4)、第二连接柱(5)、中空套环(6)、支撑管(8)、固定管(12)与支撑板(22)均是由碳素钢材质制成,每个所述连接皮带(18)均是由橡胶材质制成。

5.根据权利要求3所述的浸胶手套摘取装置,其特征在于:所述蓄电池(26)通过输电线与转动电机(25)相连接,所述转动电机控制按钮(27)通过蓄电池(26)与转动电机(25)电性连接,所述转动电机控制按钮(27)与转动电机(25)串联。
