专利号: 2019220828395
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

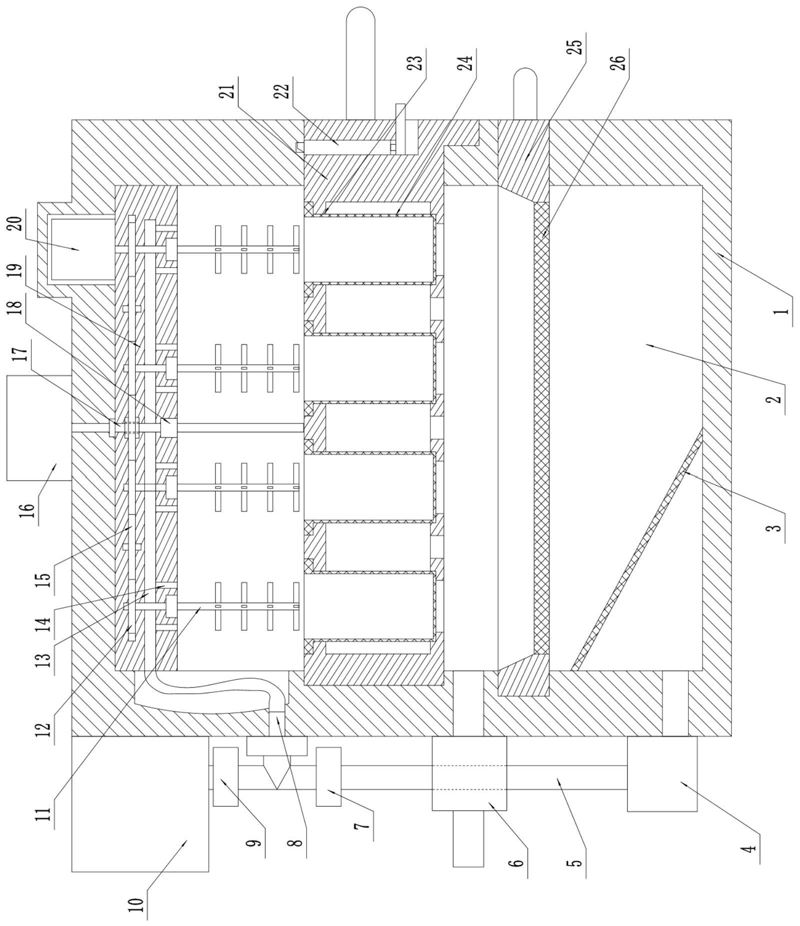

1.一种机械电子工程用机械电子元件清洁装置,其特征在于:包括清洁壳体(1)、清洁室(2)、滤网(3)、循环泵(4)、输送管(5)、排气阀(6)、阀门一(7)、三通接头(8)、阀门二(9)、热风机(10)、搅拌轴(11)、传动齿轮(12)、主管道(13)、支管道(14)、连接齿轮(15)、升降电机(16)、竖向螺杆(17)、螺母(18)、活动座(19)和搅拌电机(20);

所述清洁壳体(1)内部设有清洁室(2);

所述滤网(3)固定连接在清洁室(2)左下侧;

所述循环泵(4)固定连接在清洁壳体(1)左下侧外部,所述循环泵(4)右侧入口与清洁室(2)左下角相连通,所述循环泵(4)出口通过输送管(5)与阀门一(7)入口相连接;

所述排气阀(6)固定连接在清洁壳体(1)左侧中央下侧外部,所述排气阀(6)右侧入口与清洁室(2)内部中央下侧相连通;

所述热风机(10)固定连接在清洁壳体(1)左上侧外部,所述热风机(10)下侧出口与阀门二(9)入口相连接;

所述三通接头(8)右侧出口固定连接在清洁壳体(1)左侧中央上侧中,所述三通接头(8)右侧出口通过软管与主管道(13)左侧入口相连接,所述三通接头(8)左侧两个入口分别与阀门二(9)和阀门一(7)的出口相连接;

所述活动座(19)呈竖向活动连接在清洁室(2)内部上侧,所述活动座(19)中央设有横向的主管道(13),且主管道(13)下侧设有数个支管道(14),所述活动座(19)下侧中央中固定连接有螺母(18);

所述搅拌轴(11)为数个,所述搅拌轴(11)呈横向排列且上侧均活动连接在活动座(19)中,所述述搅拌轴(11)上侧外部均固定连接有传动齿轮(12),且传动齿轮(12)之间均通过连接齿轮(15)相连接;

所述竖向螺杆(17)上侧活动连接在清洁室(2)上侧中央中,所述竖向螺杆(17)上侧轴端与升降电机(16)下侧输出轴固定连接,所述竖向螺杆(17)下侧穿过中央连接齿轮(15)的中心孔与螺母(18)相连接;

所述升降电机(16)固定连接在清洁壳体(1)顶部中央;

所述搅拌电机(20)固定连接在活动座(19)右上侧,所述搅拌电机(20)下侧输出轴与最右侧搅拌轴(11)上侧轴端固定连接。

2.根据权利要求1所述的一种机械电子工程用机械电子元件清洁装置,其特征在于:还包括放置盒体(21)、插销(22)、放置卡槽(23)、放置网桶(24)、收集盒体(25)和过滤网(26);

所述放置盒体(21)呈横向活动连接在清洁室(2)中央,所述放置盒体(21)右侧中固定连接有竖向的插销(22),且插销(22)上侧锁舌与放置盒体(21)右侧中央开口处上侧卡孔相连;

所述放置卡槽(23)为数个,所述放置卡槽(23)分别位于对应的搅拌轴(11)正下侧,所述放置卡槽(23)均设有在放置盒体(21)中,所述放置卡槽(23)中均连接有放置网桶(24),所述放置卡槽(23)内部之间均相互连通;

所述收集盒体(25)位于放置盒体(21)下侧,所述收集盒体(25)呈横向活动连接在清洁室(2)下侧,所述收集盒体(25)下侧开口处中固定连接有过滤网(26)。

3.根据权利要求2所述的一种机械电子工程用机械电子元件清洁装置,其特征在于:所述放置盒体(21)和收集盒体(25)的右侧外部均设有把手。

4.根据权利要求1所述的一种机械电子工程用机械电子元件清洁装置,其特征在于:所述排气阀(6)、阀门一(7)和阀门二(9)均为电磁阀。

5.根据权利要求1所述的一种机械电子工程用机械电子元件清洁装置,其特征在于:所述搅拌轴(11)下侧外部均匀设有若干个弹性搅拌棍。

6.根据权利要求1所述的一种机械电子工程用机械电子元件清洁装置,其特征在于:所述热风机(10)为恒温热风机。
