专利号: 2019220829542
申请人: 肖毅
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

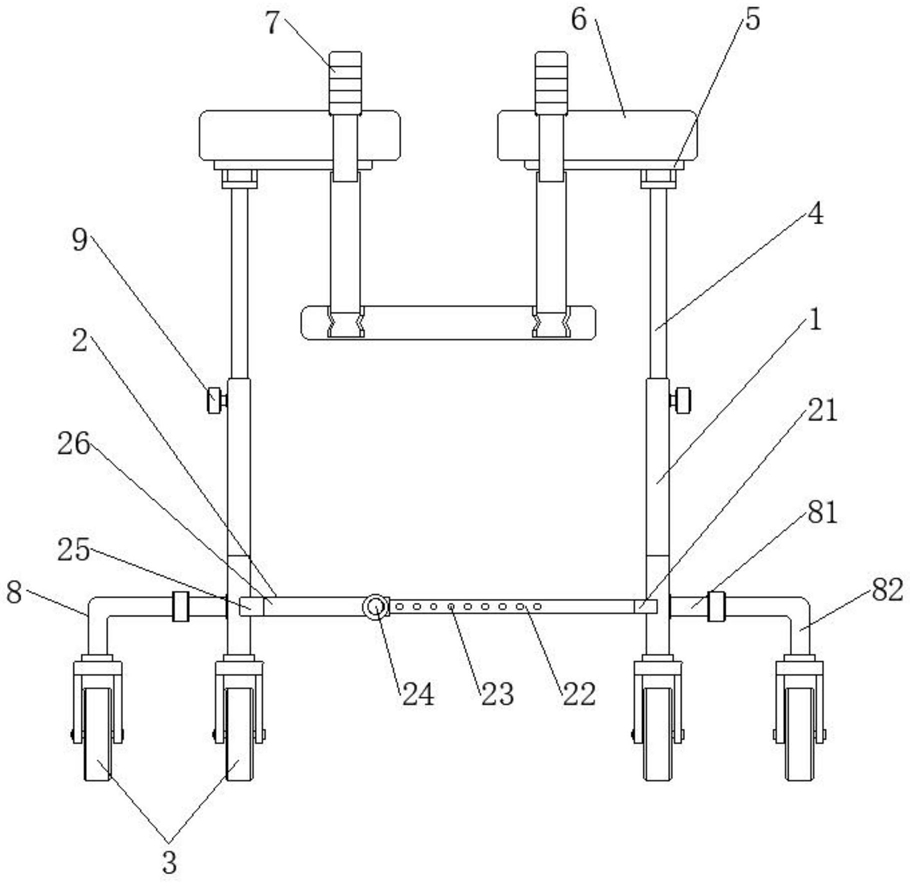

1.一种儿童康复训练车,其特征在于,包括:

支撑架(1),所述支撑架(1)设有两组;

连接组件(2),两组所述支撑架(1)的相向侧设置有所述连接组件(2),所述连接组件(2)包括第一杆体(21)、第二杆体(22)、第一旋钮(24)、第三杆体(25)和第四杆体(26),所述第一杆体(21)和所述第三杆体(25)与两个所述支撑架(1)固定连接,所述第一杆体(21)的前表面设置有所述第二杆体(22),所述第三杆体(25)的前表面设置有所述第四杆体(26),所述第二杆体(22)滑动于所述第四杆体(26)内,所述第二杆体(22)与所述第四杆体(26)通过所述第一旋钮(24)连接;

万向轮(3),所述支撑架(1)的底端设置有所述万向轮(3);

第五杆体(4),所述支撑架(1)的顶端设置有所述第五杆体(4),所述第五杆体(4)的顶端设置有板体(5),所述板体(5)的顶端设置有腋拖(6),所述腋拖(6)上设置有把手(7)。

2.如权利要求1所述的一种儿童康复训练车,其特征在于:所述第二杆体(22)上开设有规则排列的通孔(23),所述第二杆体(22)与所述第四杆体(26)通过所述第一旋钮(24)与所述通孔(23)固定连接。

3.如权利要求2所述的一种儿童康复训练车,其特征在于:所述第四杆体(26)为空心圆柱体结构,所述第二杆体(22)贯穿所述第四杆体(26)。

4.如权利要求1所述的一种儿童康复训练车,其特征在于:两个所述支撑架(1)上均设置有防侧翻组件(8)。

5.如权利要求4所述的一种儿童康复训练车,其特征在于:所述防侧翻组件(8)包括第六杆体(81)和第七杆体(82),所述第六杆体(81)和所述第七杆体(82)螺纹连接,所述第七杆体(82)的底端设置有万向轮(3)。

6.如权利要求5所述的一种儿童康复训练车,其特征在于:所述第七杆体(82)为L形结构。

7.如权利要求1所述的一种儿童康复训练车,其特征在于:所述腋拖(6)的顶部设置有凹陷部(61)。
