专利号: 2019220931216
申请人: 淮安凯佳粉末涂料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

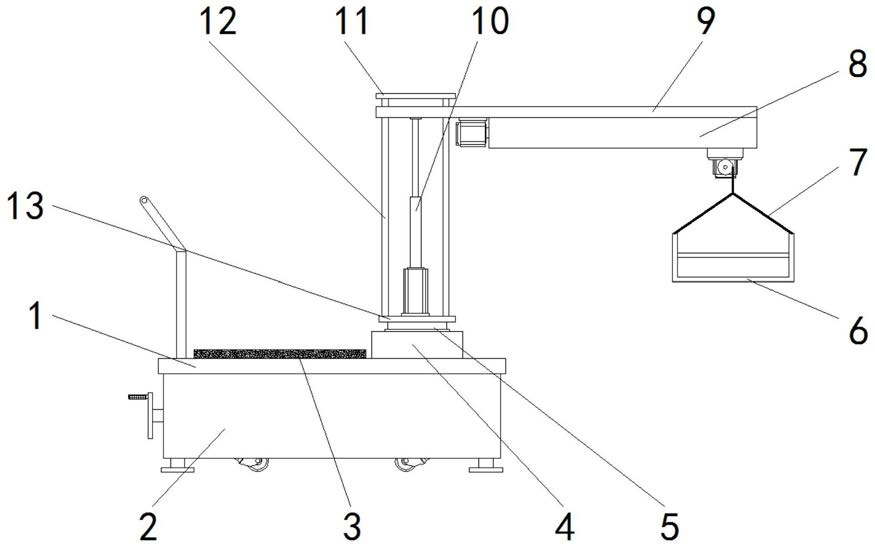

1.一种粉末涂料生产的吊运装置,包括底板(1),其特征在于:所述底板(1)的底部固定连接有调节仓(2),所述底板(1)的顶部固定连接有配重块(3),所述底板(1)的顶部固定连接有位于配重块(3)右侧的支撑座(4),所述支撑座(4)的顶部活动安装有转动柱(5),所述转动柱(5)的顶部固定连接有连接板(13),所述连接板(13)的顶部固定安装有电动推杆(10),所述连接板(13)的顶部固定连接有数量两个且分别位于电动推杆(10)左右两侧的限位杆(12),两个所述限位杆(12)的顶部固定连接有顶板(11),所述电动推杆(10)的输出轴固定连接有位于两个限位杆(12)外侧的活动板(9),所述活动板(9)的底部固定安装有水平移动机构(8),所述水平移动机构(8)的底部固定安装有第一旋转电机(14),所述第一旋转电机(14)的输出轴固定连接有收线盘(25),所述收线盘(25)的外侧缠绕有吊绳(7),所述吊绳(7)的底部固定安装有放置架(6),所述调节仓(2)右侧的内壁活动安装有一端贯穿并延伸至调节仓(2)左侧且与调节仓(2)左侧活动连接的第一螺纹杆(16),所述第一螺纹杆(16)的外侧活动安装有数量为两个的活动块(15),所述调节仓(2)左右两侧内壁的正面和背面均固定安装有位于第一螺纹杆(16)底部的支撑腿(17),两个活动块(15)底部的正面和背面均固定连接有U型固定架(24),四个所述U型固定架(24)的底部均铰接有T型连接杆(23),所述调节仓(2)正面的内壁和背面内壁之间活动安装有数量为两个的转杆(21),四个所述T型连接杆(23)的底部均固定连接有伸缩杆(22),四个所述伸缩杆(22)的底部均固定连接有位于转杆(21)的外侧且与转杆(21)固定连接的转动杆(19),四个所述伸缩杆(22)的外侧均套装有弹簧(18),四个所述转动杆(19)的底部均固定安装有万向轮(20)。

2.根据权利要求1所述的一种粉末涂料生产的吊运装置,其特征在于:所述活动板(9)的顶部开设有数量为两个的圆形通孔,两个所述圆形通孔分别与两个限位杆(12)相适配。

3.根据权利要求1所述的一种粉末涂料生产的吊运装置,其特征在于:所述活动板(9)与底板(1)的顶部呈平行状,所述调节仓(2)的形状为一个内部镂空且底部缺失的矩形。

4.根据权利要求1所述的一种粉末涂料生产的吊运装置,其特征在于:两个所述活动块(15)相对的一侧均开设有与第一螺纹杆(16)螺纹连接的第一螺纹通孔,两个所述第一螺纹通孔转向相反。

5.根据权利要求1所述的一种粉末涂料生产的吊运装置,其特征在于:两个所述活动块(15)、U型固定架(24)、T型连接杆(23)、弹簧(18)、伸缩杆(22)、转动杆(19)、转杆(21)和万向轮(20)均相同且互相对称,所述第一螺纹杆(16)与调节仓(2)的顶部呈平行状。

6.根据权利要求1所述的一种粉末涂料生产的吊运装置,其特征在于:所述水平移动机构(8)包括第二旋转电机、第二螺纹杆、滑块、滑轨、运动块、金属仓和连接块,所述活动板(9)的底部固定连接有金属仓,所述活动板(9)的底部固定安装有位于金属仓左侧的第二旋转电机,所述第二旋转电机的输出轴固定连接有一端贯穿并延伸至金属仓内部且与金属仓右侧的内壁活动连接的第二螺纹杆,所述金属仓的内顶壁固定连接有滑轨,所述第二螺纹杆的外侧活动安装有运动块,所述运动块的顶部固定连接有与滑轨滑动连接的滑块,所述运动块的底部固定连接有一端贯穿并延伸至金属仓底部的连接块,所述运动块的右侧开设有与第二螺纹杆螺纹连接的第二螺纹通孔,所述金属仓的底部开设有矩形通孔,所述矩形通孔的宽度与连接块的宽度相同,所述矩形通孔的长度与滑轨的长度相同。
