专利号: 2019220943478
申请人: 淮安凯佳粉末涂料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

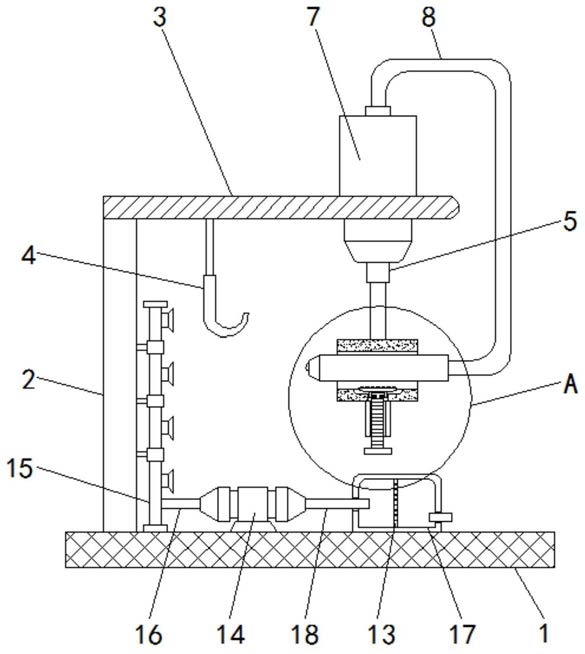

1.一种自清洁的粉末涂料涂装设备,包括载板(1),其特征在于:所述载板(1)的顶部固定安装有支撑杆(2),所述支撑杆(2)的顶部固定安装有横板(3),所述横板(3)的底部固定安装有挂钩(4),所述横板(3)的底部且位于挂钩(4)的右侧固定安装有驱动推杆(5),所述驱动推杆(5)的输出端固定安装有套筒(6),所述横板(3)的顶部固定安装有涂装设备本体(7),所述涂装设备本体(7)的输出端连通有延伸管(8),所述延伸管(8)远离涂装设备本体(7)的一端插接在套筒(6)内部的喷管(9),所述套筒(6)的底部固定安装有螺纹套筒(10),所述螺纹套筒(10)的顶部固定安装有一端贯穿并延伸到套筒(6)内部的螺纹转杆(11),所述螺纹转杆(11)的顶部活动安装有夹持装置(12),所述载板(1)的顶部且位于支撑杆(2)的右侧固定安装有动力气泵(14),所述载板(1)的顶部固定安装有支撑杆(2)的右侧固定安装有竖管(15),所述动力气泵(14)的进气管连通有一端与竖管(15)相连通的输送管(16),所述载板(1)的顶部且位于动力气泵(14)的右侧固定安装有密封箱(17),所述动力气泵(14)的出气口连通有一端贯穿并延伸到密封箱(17)内部的排气管(18),所述密封箱(17)的内部固定安装有过滤板(13)。2.根据权利要求1所述的一种自清洁的粉末涂料涂装设备,其特征在于:所述载板(1)、支撑杆(2)和横板(3)均为不锈钢,所述载板(1)、支撑杆(2)和横板(3)的外部均镀有锌层。3.根据权利要求1所述的一种自清洁的粉末涂料涂装设备,其特征在于:所述螺纹套筒(10)和螺纹转杆(11)相匹配,所述套筒(6)为不锈钢筒。4.根据权利要求1所述的一种自清洁的粉末涂料涂装设备,其特征在于:所述套筒(6)的内部开设有与夹持装置(12)相匹配的通孔,所述夹持装置(12)包括夹持板、固定块和转动块,所述夹持板的底部固定安装有固定块,所述固定块的底部开设有T形槽,所述T形槽的内部活动安装有一端贯穿到固定块下方与螺纹转杆(11)固定连接的活动块。5.根据权利要求1所述的一种自清洁的粉末涂料涂装设备,其特征在于:所述竖管(15)的外部套接有限位环,所述限位环的左侧固定安装有一端与支撑杆(2)固定连接的连接杆,所述竖管(15)的右侧连通有广口进气管。6.根据权利要求1所述的一种自清洁的粉末涂料涂装设备,其特征在于:所述延伸管(8)为波纹软管,所述密封箱(17)的右侧连通有通气管。
