专利号: 2019221057703
申请人: 攀枝花学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

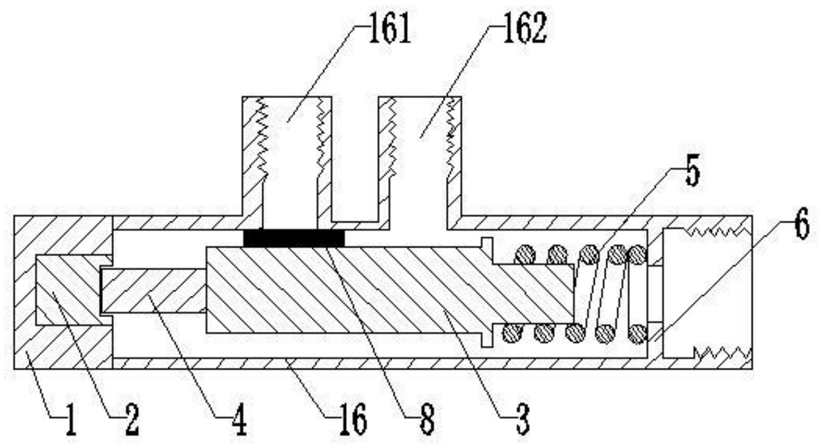

1.混水阀,包括阀座(16)和阀体(3),其特征在于:所述阀座(16)为一端封口的管状结构,阀座(16)另一端开口处径向设置有环形挡板(6),所述阀座(16)外壁上间隔设置有冷水口(161)和热水口(162),且冷水口(161)和热水口(162)均沿阀座(16)径向设置并与阀座(16)内部连通;所述阀体(3)为柱状结构,且置于阀座(16)内,且阀体(3)与阀座(16)间隔设置,阀体(3)外侧壁上设置有封堵件(8),所述封堵件(8)可封堵冷水口(161);还包括温包(4)和第一弹性件(5),所述第一弹性件(5)设置在阀座(16)内,且第一弹性件(5)一端与环形挡板(6)连接,另一端与阀体(3)端部连接,温包(4)一端与阀体(3)远离环形挡板(6)端连接,另一端与阀座(16)封口端面连接。

2.根据权利要求1所述的混水阀,其特征在于:所述阀体(3)靠环形挡板(6)端面上设置有圆形凸台,所述第一弹性件(5)为管状弹簧,第一弹性件(5)可套设在凸台上,且一端与环形挡板(6)侧壁连接。

3.根据权利要求1或2所述的混水阀,其特征在于:还包括第二弹性件(17),所述阀座(16)封口端设置有阀盖(2),使得阀座(16)封口端通过阀盖(2)密封,所述第二弹性件(17)为管弹簧结构,温包(4)径向尺寸小于阀体(3)直径,第二弹性件(17)的一端与阀盖(2)内壁连接,另一端与阀体(3)端面连接。

4.根据权利要求3所述的混水阀,其特征在于:还包括盖状结构的手柄(1),所述手柄(1)与阀座(16)封口端部螺纹连接,阀盖(2)设置在手柄(1)侧壁上。

5.根据权利要求1所述的混水阀,其特征在于:所述阀体(3)靠温包(4)端面上沿轴线设置有盲孔,温包(4)的端部伸入盲孔内并与其底面接触。

6.压力感应智能恒温淋浴系统,包括冷水管(9)、热水管(7)和混水管(15),其特征在于:还包括权利要求1至5记载的任一混水阀、压力传感器(13)和压力控制阀(10),混水管(15)出口折弯使得整个混水管(15)为倒勾形结构,混水管(15)进口和阀座(16)设置有环形挡板(6)侧的开口连接,出口端设置有花洒(14),压力传感器(13)设置在花洒(14)下方地面上,压力控制阀(10)设置在热水管(7)上,压力传感器(13)和压力控制阀(10)电连接,所述冷水管(9)和热水管(7)分别与阀座(16)上的冷水口(161)和热水口(162)连接。

7.根据权利要求6所述的压力感应智能恒温淋浴系统,其特征在于:所述压力控制阀(10)设置在阀座(16)的热水口(162)进口处。

8.根据权利要求6所述的压力感应智能恒温淋浴系统,其特征在于:还包括保护开关(12),所述保护开关(12)设置在压力传感器(13)和压力控制阀(10)之间的连接回路上,使得压力传感器(13)通过保护开关(12)与压力控制阀(10)电连接。
