专利号: 201922107006X
申请人: 常州朗逊防静电地板有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

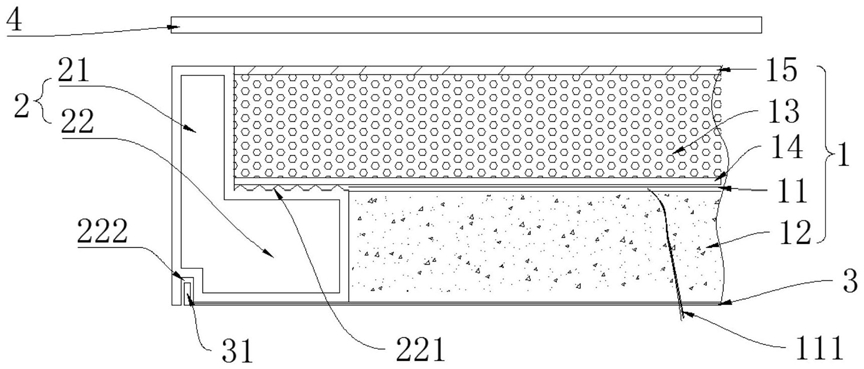

1.一种石墨烯导热地板,其特征在于,包括石墨烯加热组件(1)以及包覆于所述石墨烯加热组件(1)周边的导电边条(2);

所述导电边条(2)的截面呈L型;所述导电边条(2)包括沿竖直方向分布的第一边条(21)和沿水平方向分布的第二边条(22);

所述第二边条(22)的上表面上分布有波纹状结构(221)。

2.如权利要求1所述的石墨烯导热地板,其特征在于,所述石墨烯加热组件(1)包括石墨烯加热层(11)。

3.如权利要求2所述的石墨烯导热地板,其特征在于,所述石墨烯加热组件(1)还包括保温层(12),所述保温层(12)设置于所述石墨烯加热层(11)的底部。

4.如权利要求3所述的石墨烯导热地板,其特征在于,所述保温层(12)的侧边与所述第二边条(22)相连接,且所述保温层(12)的底部与所述第二边条(22)的底部相平齐。

5.如权利要求4所述的石墨烯导热地板,其特征在于,还包括下层盖板(3),所述下层盖板(3)设置于所述保温层(12)以及所述第二边条(22)的底部。

6.如权利要求5所述的石墨烯导热地板,其特征在于,所述第二边条(22)的底部设置有限位槽(222),所述下层盖板(3)上设置有与所述限位槽(222)相适配的限位板(31)。

7.如权利要求2~6任一项所述的石墨烯导热地板,其特征在于,所述石墨烯加热组件(1)还包括蜂窝芯传热层(13),所述蜂窝芯传热层(13)设置于所述石墨烯加热层(11)的上方。

8.如权利要求7所述的石墨烯导热地板,其特征在于,所述石墨烯加热组件(1)还包括中间隔板(14),所述中间隔板(14)设置于所述蜂窝芯传热层(13)与所述石墨烯加热层(11)之间。

9.如权利要求8所述的石墨烯导热地板,其特征在于,所述石墨烯加热组件(1)还包括上层盖板(15),所述上层盖板(15)设置于所述蜂窝芯传热层(13)的上方,且所述上层盖板(15)的顶部与所述第一边条(21)的顶部相平齐。

10.如权利要求9所述的石墨烯导热地板,其特征在于,还包括装饰面层(4),所述装饰面层(4)设置于所述上层盖板(15)以及所述第一边条(21)的上方。
