专利号: 2019221152638
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

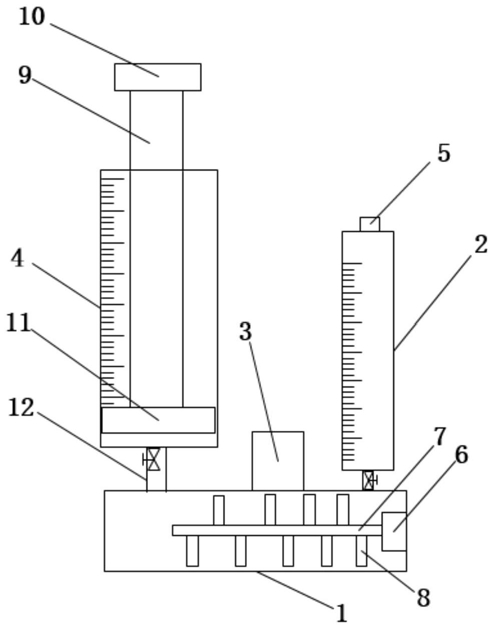

1.一种天然药物分析微量定量取样保存装置,其特征在于,包括样品溶解瓶(1),所述样品溶解瓶(1)上分别连通有溶剂定量管(2)、药品存储箱(3)和取样保存管(4);所述药品存储箱(3)内设有中空的药品通道(13),所述药品通道(13)与所述样品溶解瓶(1)连通,所述药品存储箱(3)上还设有与其相适配的药品存储盖(14),所述药品存储盖(14)内顶部固定连接有药匙连接杆组件(16),所述药匙连接杆组件(16)远离所述药品存储盖(14)的一端转动连接有药匙(15),所述药匙连接杆组件(16)和所述药匙(15)均能伸入所述药品通道(13)内。

2.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述药匙(15)侧面转动连接有助力杆组件(17),所述药品存储盖(14)顶部设有能够允许所述助力杆组件(17)穿过的通孔(20),所述助力杆组件(17)也能伸入所述药品通道(13)内。

3.如权利要求2所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述药匙连接杆组件(16)包括药匙连接杆a和药匙连接杆b,所述药匙连接杆a和药匙连接杆b相互平行且长度相等,所述药匙连接杆a的一端和药匙连接杆b的一端对称转动连接在所述药匙(15)侧面,所述药匙连接杆a的另一端和药匙连接杆b的另一端均固定连接在所述药品存储盖(14)内顶部;所述助力杆组件(17)包括对称设置的助力杆a和助力杆b,所述助力杆a的一端转动连接在所述药匙(15)与所述药匙连接杆a接触面的侧棱上,所述助力杆b的一端转动连接在所述药匙(15)与所述药匙连接杆b接触面的侧棱上,所述助力杆a和所述助力杆b的另一端均穿过所述通孔(20)且位于所述药品存储盖(14)上方,所述助力杆a和所述助力杆b相互平行且长度相等。

4.如权利要求3所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述药匙(15)内转动连接有转轴(19),所述转轴(19)穿过所述药匙(15)相对的两侧壁,所述转轴(19)一端与所述药匙连接杆a固定连接,另一端与所述药匙连接杆b固定连接。

5.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述药品存储盖(14)上还设有把手(18)。

6.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述溶剂定量管(2)顶部设有可封闭的进样口(5),底部通过导流管与所述样品溶解瓶(1)连通,所述导流管上设有第一阀门。

7.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述取样保存管(4)内沿轴向设有推杆(9),所述推杆(9)远离所述样品溶解瓶(1)的一端设有助推头(10),另一端设有活塞(11),所述活塞(11)与所述取样保存管(4)内壁接触连接,所述取样保存管(4)底部设有取样管(12),取样管(12)上设有第二阀门,所述取样管(12)与所述样品溶解瓶(1)之间连通。

8.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述样品溶解瓶(1)内侧壁上设有电机(6),所述电机(6)输出端固定连接有搅拌杆(7),所述搅拌杆(7)上设有若干搅拌叶(8)。

9.如权利要求1所述的一种天然药物分析微量定量取样保存装置,其特征在于,所述溶剂定量管(2)和所述取样保存管(4)的管壁上均设有刻度线。
