专利号: 2019221159529
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

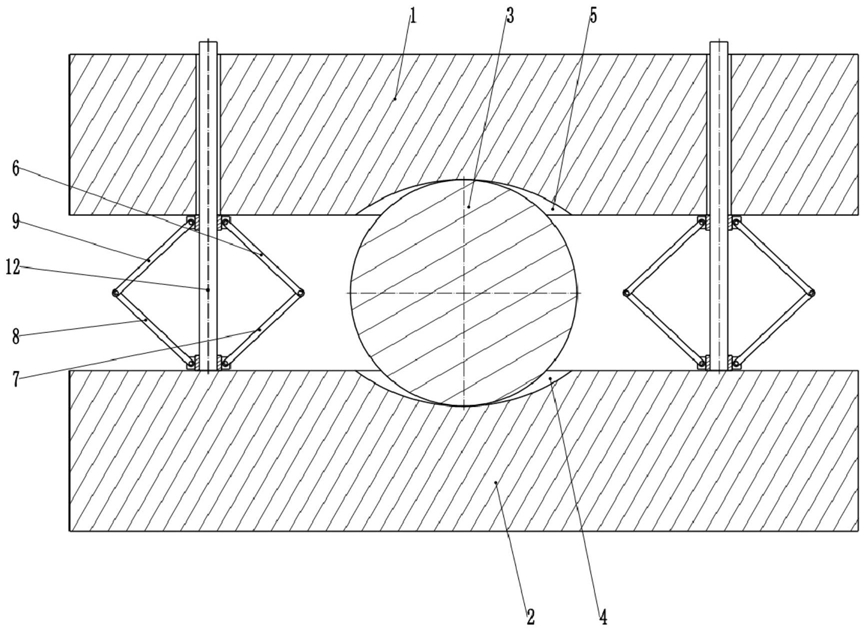

1.拼装式建筑抗震组合结构,其特征在于:包括上基座、下基座和球形件,下基座上设有用于容纳球形件的下凹槽,上基座上设有用于容纳球形件的上凹槽,上凹槽的顶部和下凹槽的底部之间的距离大于球形件的直径,球形件活动设于上凹槽和下凹槽之间。

2.根据权利要求1所述的拼装式建筑抗震组合结构,其特征在于:所述下基座上固定设有插杆,插杆的上端贯穿上基座设置。

3.根据权利要求1所述的拼装式建筑抗震组合结构,其特征在于:所述上基座和下基座之间还设有缓冲组件,缓冲组件包括四个连杆,且四个连杆首尾依次铰接形成菱形;缓冲组件的上铰接点处设有上连接头,连杆与上连接头铰接,上连接头与上基座固定,缓冲组件的下铰接点处设有下连接头,连杆与下连接头铰接,下连接头与下基座固定。

4.根据权利要求3所述的拼装式建筑抗震组合结构,其特征在于:所述下基座上固定设有插杆,插杆的上端贯穿上基座设置;插杆位于缓冲组件的对角线上,且上连接头和下连接头均与插杆滑动套接。

5.根据权利要求3所述的拼装式建筑抗震组合结构,其特征在于:所述缓冲组件设有多个,且缓冲组件均匀设于上基座和下基座之间。

6.根据权利要求5所述的拼装式建筑抗震组合结构,其特征在于:所述球形件内设有缓冲机构,缓冲机构包括活塞和弹性气囊,球形件内设有密封空腔,活塞滑动连接在密封空腔内,活塞的另一端与缓冲组件铰接;密封空腔上设有垂直于上基座底面的垂直部,垂直部与密封空腔连通,所述弹性气囊固定设于垂直部的内周壁上,且弹性气囊的顶端能与上基座接触。

7.根据权利要求6所述的拼装式建筑抗震组合结构,其特征在于:所述缓冲组件上铰接连接有水平连接头,水平连接头的自由端铰接有活塞杆,活塞杆与活塞固定。

8.根据权利要求6所述的拼装式建筑抗震组合结构,其特征在于:所述球形件设有多个,缓冲组件与球形件交错设置且依次铰接。

9.根据权利要求8所述的拼装式建筑抗震组合结构,其特征在于:所述密封空腔内滑动连接有第一活塞和第二活塞,第一活塞与第二活塞同轴设置,且垂直部位于第一活塞和第二活塞之间;第一活塞与球形件左侧的缓冲组件铰接,第二活塞与球形件右侧的缓冲组件铰接。

10.根据权利要求3所述的拼装式建筑抗震组合结构,其特征在于:所述球形件内设有密封空腔,密封空腔内滑动设有水平滑块;密封空腔上设有垂直于上基座底面的垂直部,垂直部与密封空腔连通,垂直部内滑动设有竖直滑块,水平滑块上靠近竖直滑块的一侧固定设有用于与竖直滑块抵紧的楔面,水平滑块上远离竖直滑块的一端与缓冲组件铰接。
