专利号: 2019221175485
申请人: 上海狄塔家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

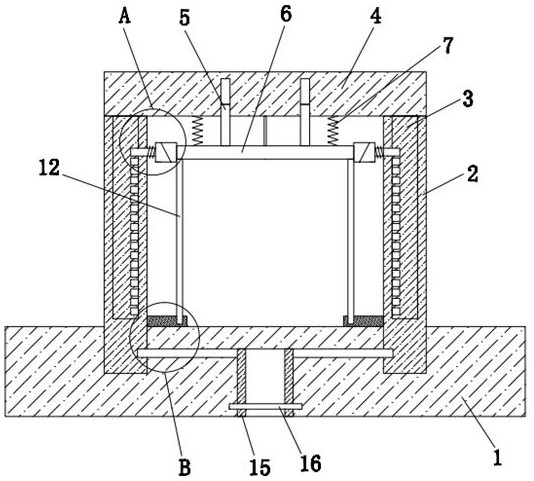

1.一种可升降办公椅扶手,包括座板(1),其特征在于,所述座板(1)的顶部开设有两个立槽,立槽内卡装有立板(2),立板(2)的顶部开设有调节槽,调节槽内滑动安装有调节板(3),两个调节板(3)的顶部焊接有同一个扶板(4),扶板(4)的底部开设有两个滑槽,滑槽内滑动安装有滑板(5),两个滑板(5)的底部焊接有同一个操作板(6),操作板(6)的两侧均焊接有第一梯形板(8),两个调节槽相互靠近的一侧均开设有卡板孔,卡板孔内滑动安装有卡板(9),两个调节板(3)相互靠近的一侧均开设有多个卡槽,卡板(9)与多个卡槽中的一个卡槽相卡装,两个卡板(9)相互靠近的一侧均焊接有第二梯形板(10),第一梯形板(8)与第二梯形板(10)相接触,座板(1)的底部开设有底槽,底槽的两侧内壁上均开设有插孔,插孔内滑动安装有插板(14),两个立板(2)相互靠近的一侧均开设有插槽,插板(14)与插槽相卡装,两个插板(14)相互靠近的一侧均焊接有垂直板(15),底槽的两侧内壁上均开设有转槽,两个转槽内转动安装有同一个转轴(16),转轴(16)的外侧开设有外螺纹,垂直板(15)上开设有螺孔,转轴(16)上的外螺纹与螺孔螺纹连接。

2.根据权利要求1所述的一种可升降办公椅扶手,其特征在于,所述转轴(16)上的两个外螺纹的旋向相反,两个螺孔内的螺纹旋向相反。

3.根据权利要求1所述的一种可升降办公椅扶手,其特征在于,所述操作板(6)与扶板(4)至今固定连接有同一个限位绳。

4.根据权利要求1所述的一种可升降办公椅扶手,其特征在于,所述操作板(6)的顶部焊接有多个第一弹簧(7),第一弹簧(7)的顶端焊接于扶板(4)的底部。

5.根据权利要求1所述的一种可升降办公椅扶手,其特征在于,所述卡板(9)的外侧套设有第二弹簧(11),两个第二弹簧(11)相互靠近的一端分别焊接于两个第二梯形板(10)相互远离的一侧,两个第二弹簧(11)相互远离的一端分别焊接于两个立板(2)相互靠近的一侧。

6.根据权利要求1所述的一种可升降办公椅扶手,其特征在于,所述操作板(6)的底部两侧均焊接有保护板(12),座板(1)的顶部焊接有两个接触板(13),接触板(13)的底部与座板(1)的顶部相接触,接触板(13)的顶部开设有保护槽,保护板(12)与保护槽相卡装。
