专利号: 201922123780X
申请人: 山东瀚特智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

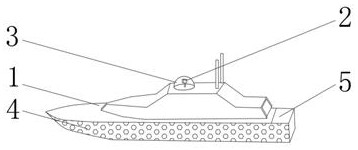

1.一种海洋环境监测无人船,包括无人船主体(1),其特征在于:所述无人船主体(1)的上端分别设置有指示灯(2)与玻璃罩(3),所述指示灯(2)位于玻璃罩(3)的内部,所述无人船主体(1)的外表面设置有防撞缓冲套(4),所述无人船主体(1)的一端设置驱动装置(5),所述无人船主体(1)的下端内表面设置有抽水泵(6),所述抽水泵(6)的上端外表面分别设置有抽水管(7)与出水管(8),所述出水管(8)的外表面设置有分水管(9),所述分水管(9)的表面设置有蝶阀(10),所述无人船主体(1)的下端外表面且位于抽水泵(6)的一侧设置有储水桶(11)。

2.根据权利要求1所述的一种海洋环境监测无人船,其特征在于:所述无人船主体(1)的下端内表面与抽水泵(6)的下端外表面固定连接,所述抽水泵(6)的进水口与抽水管(7)的一端连通,所述抽水泵(6)的出水口与出水管(8)的一端连通,所述出水管(8)的外表面与分水管(9)的一端连通,所述分水管(9)的另一端贯穿储水桶(11)的上端,所述分水管(9)、蝶阀(10)与储水桶(11)的数量均为三组。

3.根据权利要求1所述的一种海洋环境监测无人船,其特征在于:所述驱动装置(5)包括驱动箱(501),所述驱动箱(501)的一侧内表面分别设置有支撑板(502)与一号转动杆(503),所述支撑板(502)的上端外表面设置有电机(504),所述电机(504)的输出轴设置有二号转动杆(505),所述二号转动杆(505)的外壁设置有一号齿轮(506),所述一号转动杆(503)的外壁设置有二号齿轮(507),所述一号转动杆(503)的一端外表面设置有螺旋桨(508),所述一号转动杆(503)与驱动箱(501)的连接处设置有密封圈(509)。

4.根据权利要求3所述的一种海洋环境监测无人船,其特征在于:所述驱动箱(501)的一侧内表面与支撑板(502)的一侧外表面固定连接,所述支撑板(502)的上端外表面与电机(504)的下端外表面固定连接,所述电机(504)的输出轴与的二号转动杆(505)一端外表面固定连接,所述二号转动杆(505)的另一端外表面与驱动箱(501)的另一侧内表面转动连接,所述二号转动杆(505)的外壁与一号齿轮(506)的内部固定连接。

5.根据权利要求3所述的一种海洋环境监测无人船,其特征在于:所述驱动箱(501)的一侧内表面与一号转动杆(503)的一端外表面转动连接,所述一号转动杆(503)的外壁与二号齿轮(507)的内部固定连接,所述一号齿轮(506)与二号齿轮(507)相啮合,所述一号转动杆(503)的另一端外表面贯穿驱动箱(501)的另一侧与螺旋桨(508)的轴心处固定连接。

6.根据权利要求1所述的一种海洋环境监测无人船,其特征在于:所述无人船主体(1)与防撞缓冲套(4)之间为固定连接,所述无人船主体(1)的一端外表面与驱动装置(5)的一端外表面固定连接。
