专利号: 2019221279253
申请人: 周江明
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-12-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

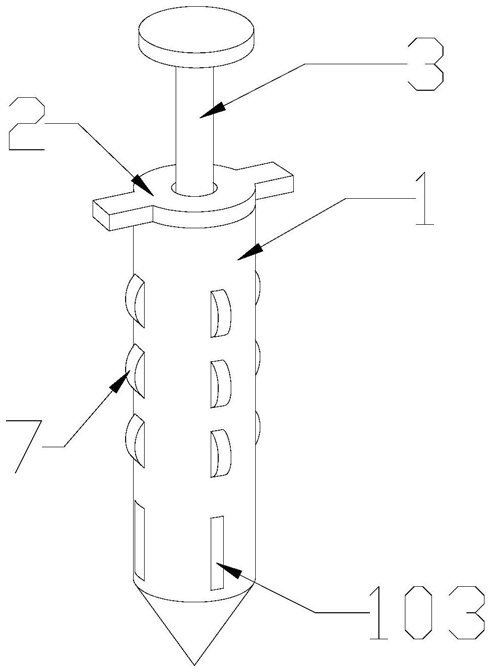

1.一种不易损伤植物根茎的盆栽松土器,其特征在于,包括椎管(1),椎管(1)的顶端设置有手柄(2),椎管(1)的内部设置有推杆(3),推杆(3)尾端贯穿手柄(2)探出,椎管(1)的侧壁设置有若干松土轮(7),底部设置有破碎刀(8)。

2.根据权利要求1所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:推杆(3)由长杆(301)、限位环(302)、齿条(303)与顶块(304)组成,长杆(301)的尾部探出手柄(2)外,尾端设置有圆片结构,长杆(301)与手柄(2)内侧接触的位置设置有限位环(302),限位环(302)的下方有第一压力弹簧(4)套装在长杆上,第一压力弹簧(4)的另一端通过椎管(1)内侧的凸起结构固定,长杆(301)的前方设置有分布在长杆(301)四侧的齿条(303),长杆(301)的最顶端设置有顶块(304)。

3.根据权利要求2所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:顶块(304)内设置有空腔,空腔的两端分别连接顶块(304)两侧的椎管(1)内空间,空腔内设置有第二压力弹簧(5)与顶珠(6),第二压力弹簧(5)将顶珠(6)顶起将空腔顶部通道封闭。

4.根据权利要求1所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:椎管(1)由椎管主体(101)、第一通槽(102)与第二通槽(103)组成,椎管主体(101)位内空的圆管,底部设置有倒圆锥结构进行封口,椎管主体(101)的侧壁上开有至少一组第一通槽(102)与一组第二通槽(103),第一通槽(102)与第二通槽(103)每组四个互相间隔90°环形分布设置在椎管主体(101)的侧壁上,第一通槽(102)内安装有松土轮(7),第二通槽(103)安装有破碎刀(8)。

5.根据权利要求4所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:松土轮(7)由松土轮主体(701)与传动齿轮(702)组成,每个松土轮(7)包括两个松土轮主体(701),通过中间的传动齿轮(702)连接,传动齿轮(702)直径略小于松土轮02主体(701),推杆(3)上的齿条(303)探入松土轮主体(701)之间间隙与传动齿轮(702)啮合。

6.根据权利要求4所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:破碎刀(8)呈弧形,外侧由于锥形凸起结构,破碎刀(8)与椎管主体(101) 铰链连接,连接处设置有扭簧,扭簧带动破碎刀(8)向椎管(1)内侧收缩。

7.根据权利要求1所述的一种不易损伤植物根茎的盆栽松土器,其特征在于:椎管(1)第二通槽(103)与破碎刀(8)上分别设置有椎管液槽(104)与破碎刀液槽(9),椎管液槽(104)与破碎刀液槽(9)分别设置在椎管(1)第二通槽(103)侧表面的外侧与破碎刀(8)侧表面的内侧,各占据侧表面1/3位置,当破碎刀(8)探出时,椎管液槽(104)与破碎刀液槽(9)连通连接外界与椎管(1)内侧空间。
