专利号: 2019221291433
申请人: 苏州源骏电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

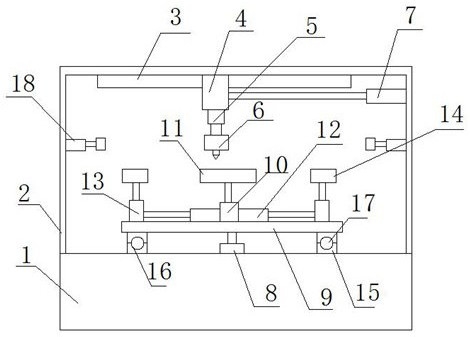

1.一种抗光硬屏幕生产用切割机,包括工作台(1),所述工作台(1)的上侧设置有机罩(2),所述机罩(2)的内侧上端设置有切割机构,机罩(2)的内侧左右两侧设置有夹持机构(18),其特征在于,所述工作台(1)的上侧中间设置有旋转电机(8),所述旋转电机(8)的上端设置有旋转座(9),所述旋转座(9)的上侧中间设置有第一电动伸缩机构(10),所述第一电动伸缩机构(10)的上端设置有第一真空吸附座(11),旋转座(9)的上侧位于第一电动伸缩机构(10)左右两侧的位置左右对称的设置有第二电动伸缩机构(12),所述第二电动伸缩机构(12)的外端设置有第三电动伸缩机构(13),所述第三电动伸缩机构(13)的下端与旋转座(9)滑动连接,第三电动伸缩机构(13)的上端设置有第二真空吸附座(14)。

2.根据权利要求1所述的一种抗光硬屏幕生产用切割机,其特征在于,所述旋转座(9)的下侧外周设置有环形座(15),工作台(1)的上侧也设置有环形座(15),两个环形座(15)之间设置有环形凹槽(16),环形凹槽(16)内设置有滚珠(17)。

3.根据权利要求1或2所述的一种抗光硬屏幕生产用切割机,其特征在于,所述夹持机构(18)包括第四电动伸缩机构(24),所述第四电动伸缩机构(24)上安装有夹持座(25),所述夹持座(25)上开设有夹持槽(26),所述夹持槽(26)内设置有柔性垫(27)。

4.根据权利要求1所述的一种抗光硬屏幕生产用切割机,其特征在于,所述切割机构包括安装在机罩(2)上的滑轨(3),所述滑轨(3)上滑动连接有前后移动机构(4),所述前后移动机构(4)的下端设置有第五电动伸缩机构(5),所述第五电动伸缩机构(5)的下端设置有切割装置(6),机罩(2)内的右侧上端设置有第六电动伸缩机构(7),所述第六电动伸缩机构(7)与前后移动机构(4)连接。

5.根据权利要求4所述的一种抗光硬屏幕生产用切割机,其特征在于,所述前后移动机构(4)包括移动座(19),所述移动座(19)的上端设置有与滑轨(3)配合的滑槽(20)。

6.根据权利要求5所述的一种抗光硬屏幕生产用切割机,其特征在于,移动座(19) 的下侧开设有移动腔(21),移动座(19)的内端设置有驱动电机(22),所述驱动电机(22)的输出端设置有螺纹杆(23),所述螺纹杆(23)上螺纹连接有第五电动伸缩机构(5)。
