专利号: 2019221365916
申请人: 陕西迈拓克能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

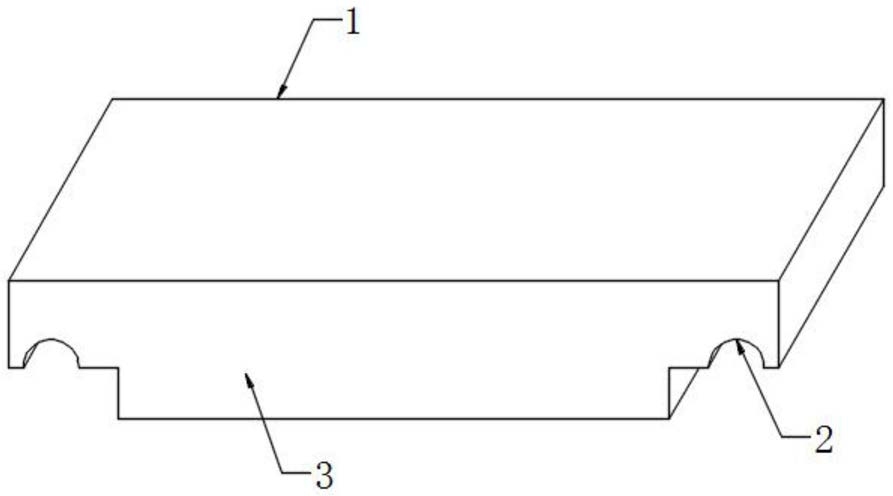

1.一种新型建筑脚手架踏板,包括脚手架踏板主体、挂扣孔以及加固机构,其特征在于:所述挂扣孔开设在脚手架踏板主体下端面左右两侧,所述加固机构设置在脚手架踏板主体下端面中间位置;

所述加固机构包括卡撑块、垫块、加固杆、横向杆、纵向杆、固定件、支撑板、螺纹杆以及转动块,所述横向杆安装在脚手架踏板主体下侧,所述横向杆内部中间位置安装有纵向杆,所述横向杆下侧安装有加固杆,所述加固杆外侧安装有卡撑块,所述加固杆交叉处安装有固定件,所述横向杆内部左右两侧对称安装有螺纹杆,所述纵向杆内部前后两侧对称安装有螺纹杆,所述螺纹杆上端面固定有支撑板,所述螺纹杆下端面固定有转动块。

2.根据权利要求1所述的一种新型建筑脚手架踏板,其特征在于:所述横向杆前端面中间位置开设有矩形孔,且矩形孔与纵向杆相匹配。

3.根据权利要求1所述的一种新型建筑脚手架踏板,其特征在于:所述横向杆内部左右两侧对称开设有螺纹孔,所述纵向杆内部前后两侧对称开设有螺纹孔,所述螺纹杆通过螺纹与螺纹孔相啮合。

4.根据权利要求1所述的一种新型建筑脚手架踏板,其特征在于:所述加固杆与加固杆呈交叉设计,所述加固杆与加固杆交叉处开设有固定孔,且固定孔与固定件相匹配。

5.根据权利要求1所述的一种新型建筑脚手架踏板,其特征在于:所述卡撑块呈三角状,所述转动块外表面刻设有防滑螺纹。

6.根据权利要求1所述的一种新型建筑脚手架踏板,其特征在于:所述加固杆设有两组,且两组加固杆规格相同,所述卡撑块设有四组,且四组卡撑块规格相同,所述支撑板设有四组,且四组支撑板规格相同。
