专利号: 2019221437331
申请人: 张建高
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

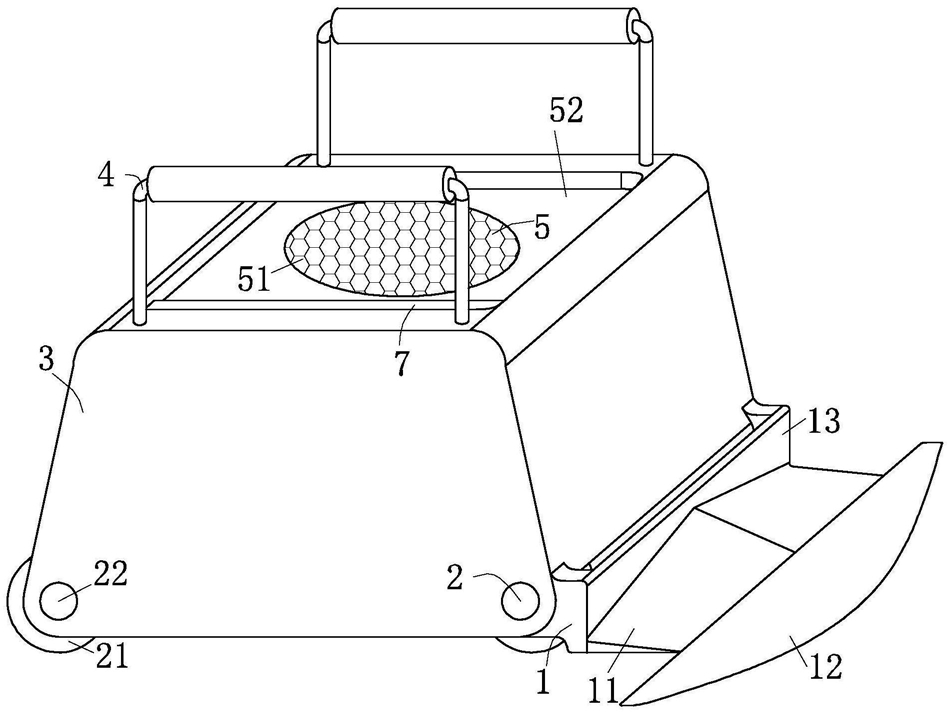

1.一种建筑施工用模板切割机,包括收纳框(3)及其设于所述收纳框(3)的内部的高度调节结构(5),其特征在于:所述高度调节结构(5)的内部设有用于切割模板的切割机本体(6);所述收纳框(3)的顶端设有两个用于推拉的推杆(4),所述收纳框(3)的底端设有用于滑动的导向结构(2),所述导向结构(2)包括导向轮(21)和导向轴(22),所述收纳框(3)的底端贯穿有两个所述导向轴(22),所述导向轴(22)贯穿于所述导向轮(21),所述导向轮(21)通过所述导向轴(22)与所述收纳框(3)之间转动连接;所述收纳框(3)的端部设有清理结构(1),所述清理结构(1)包括导屑板(11)、刮板(12)和连接框(13),所述连接框(13)固定于所述收纳框(3),所述连接框(13)背离所述收纳框(3)的一端设有犁铧形的所述导屑板(11),所述导屑板(11)的端部设有截面为三角形的所述刮板(12)。

2.根据权利要求1所述的一种建筑施工用模板切割机,其特征在于:所述刮板(12)背离所述连接框(13)的一端的侧边的长度大于所述连接框(13)靠近所述刮板(12)的一端的宽度。

3.根据权利要求1所述的一种建筑施工用模板切割机,其特征在于:所述高度调节结构(5)包括安装框(52)和螺杆(53),所述安装框(52)与所述收纳框(3)之间滑动连接,所述切割机本体(6)设于所述安装框(52)的内部,所述螺杆(53)与所述收纳框(3)之间转动连接,所述螺杆(53)与所述安装框(52)之间螺纹连接。

4.根据权利要求3所述的一种建筑施工用模板切割机,其特征在于:所述高度调节结构(5)还包括散热网(51),所述安装框(52)的顶端设有所述散热网(51)。

5.根据权利要求4所述的一种建筑施工用模板切割机,其特征在于:所述安装框(52)的内部设有防堵结构(7),所述防堵结构(7)包括压块(71)和清理杆(74),多个所述清理杆(74)与所述安装框(52)之间滑动连接,所述压块(71)固定于所述清理杆(74)的端部。

6.根据权利要求5所述的一种建筑施工用模板切割机,其特征在于:所述防堵结构(7)还包括滑杆(72)和复位弹簧(73),所述压块(71)的两端对称设有两个所述滑杆(72),所述滑杆(72)与所述安装框(52)之间滑动连接,所述滑杆(72)与所述安装框(52)的内部的所述复位弹簧(73)之间抵触。
