专利号: 2019221514728
申请人: 张敏
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

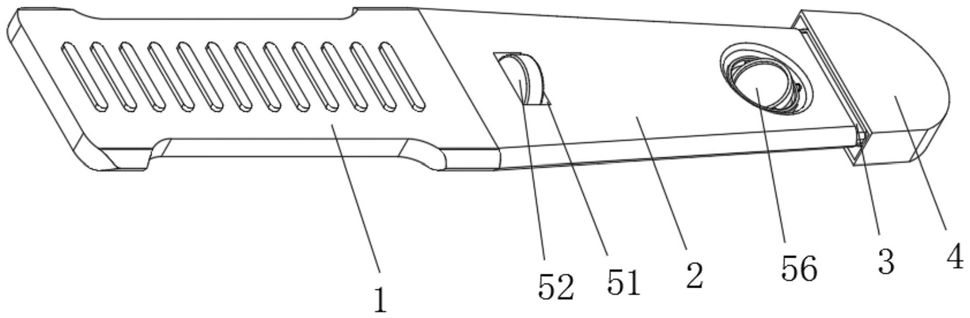

1.一种耳鼻喉科用口腔检查器,包括握片(1),所述握片(1)的两侧表面均匀固定连接有防滑胶垫,所述握片(1)的一端固定连接有压片(2),其特征在于:所述压片(2)的内部设有调节机构(5),所述调节机构(5)包括转槽(51)和镜槽,所述转槽(51)的内部设有转轮(52),且镜槽的内部设有转环(54),所述转环(54)的表面固定连接有连轴(53),所述连轴(53)的另一端和转轮(52)固定连接,所述连轴(53)的表面和压片(2)转动连接,所述转环(54)的内部转动连接有镜环(55),所述镜环(55)的内壁固定连接有镜片(56)。

2.根据权利要求1所述的一种耳鼻喉科用口腔检查器,其特征在于:所述压片(2)表面远离握片(1)的一端开设有安装槽(3),所述压片(2)表面远离握片(1)的位置套设有套垫(4),所述套垫(4)的内壁固定连接有胶环(7),所述套垫(4)通过胶环(7)和安装槽(3)卡接。

3.根据权利要求1所述的一种耳鼻喉科用口腔检查器,其特征在于:所述镜环(55)和转环(54)转动连接的部位和连轴(53)相垂直,所述镜环(55)通过阻尼轴和转环(54)转动连接。

4.根据权利要求1所述的一种耳鼻喉科用口腔检查器,其特征在于:所述转环(54)和转轮(52)均借助连轴(53)和压片(2)转动连接,所述连轴(53)通过轴承和压片(2)转动连接。

5.根据权利要求1所述的一种耳鼻喉科用口腔检查器,其特征在于:所述压片(2)上设有限位机构(6),所述限位机构(6)包括和压片(2)固定连接的安装块(61),所述安装块(61)的内部垂直插设有挤压杆(63),所述挤压杆(63)的一端固定连接有弹簧(62),所述弹簧(62)套在挤压杆(63)的表面,所述弹簧(62)的另一端和安装块(61)固定连接。

6.根据权利要求5所述的一种耳鼻喉科用口腔检查器,其特征在于:所述挤压杆(63)的一端固定连接有橡胶垫,且橡胶垫和转轮(52)接触。
