专利号: 2019221535372
申请人: 浙江师范大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种沥青胶浆粘聚性能测试装置,其特征在于:包括

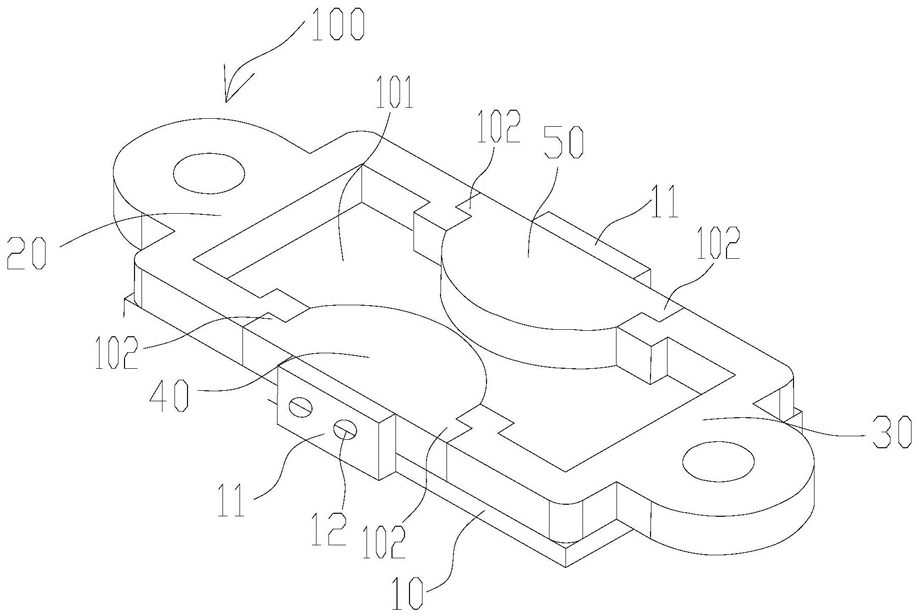

成型模具,所述成型模具包括底盘,以及可拆卸地连接于所述底盘的上拉伸端盘、下拉伸端盘、左凸块和右凸块,所述底盘、所述上拉伸端盘、所述下拉伸端盘、所述左凸块及所述右凸块配合并形成有容腔,且沥青胶浆能够在所述容腔内成型为沥青试件;

试验设备,所述试验设备包括设备本体,设于所述设备本体上的安装平台和主轴,以及声发射传感器,所述主轴和所述安装平台能够连接于所述沥青试件,用以拉伸所述沥青试件,所述声发射传感器能够监测所述沥青试件被拉断的声音。

2.根据权利要求1所述的沥青胶浆粘聚性能测试装置,其特征在于:所述上拉伸端盘上开设有挂孔,所述上拉伸端盘能够通过所述挂孔悬挂于所述主轴;及/或,所述下拉伸端盘上开设有连接孔,所述下拉伸端盘能够通过所述连接孔连接于所述安装平台。

3.根据权利要求2所述的沥青胶浆粘聚性能测试装置,其特征在于:所述上拉伸端盘在远离所述挂孔的一侧部分向内弯折,并形成为第一弯折部,且所述上拉伸端盘能够通过所述第一弯折部连接于所述沥青试件;及/或,所述下拉伸端盘在远离所述连接孔的一侧部分向内弯折,并形成为第二弯折部,且所述下拉伸端盘能够通过所述第二弯折部连接于所述沥青试件。

4.根据权利要求3所述的沥青胶浆粘聚性能测试装置,其特征在于:所述左凸块和所述右凸块的两侧分别设有匹配于所述第一弯折部及所述第二弯折部的配合部,且所述左凸块和所述右凸块分别能够通过所述配合部与所述第一弯折部及所述第二弯折部之间的配合抵靠在所述上拉伸端盘及所述下拉伸端盘上。

5.根据权利要求3或者4所述的沥青胶浆粘聚性能测试装置,其特征在于:所述第一弯折部的弯折角度为90°;及/或所述第二弯折部的弯折角度为90°。

6.根据权利要求5所述的沥青胶浆粘聚性能测试装置,其特征在于:所述底盘上设有两个连接凸板,其中一个所述连接凸板贴靠在所述左凸板的外端面上,另一个所述连接凸板贴靠在所述右凸块的外端面上。

7.根据权利要求6所述的沥青胶浆粘聚性能测试装置,其特征在于:其中一个所述连接凸板上螺接有固定螺钉,所述固定螺钉贯穿对应的所述连接凸部的部分抵压在所述左凸块或者所述右凸块上。

8.根据权利要求1所述的沥青胶浆粘聚性能测试装置,其特征在于:所述左凸块与所述右凸块相对设置,且所述左凸块与所述右凸块的相向面设为圆弧状凸面结构。

9.根据权利要求2所述的沥青胶浆粘聚性能测试装置,其特征在于:所述声发射传感器的数量为两个,其中一个所述声发射传感器能够通过胶带固定在所述上拉伸端盘上,另一个所述声发射传感器能够通过胶带固定在所述下拉伸端盘上。

10.根据权利要求1所述的沥青胶浆粘聚性能测试装置,其特征在于:所述试验设备还包括温控系统,用以控制所述设备本体内的温度。
