专利号: 2019221581084
申请人: 苏州源骏电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

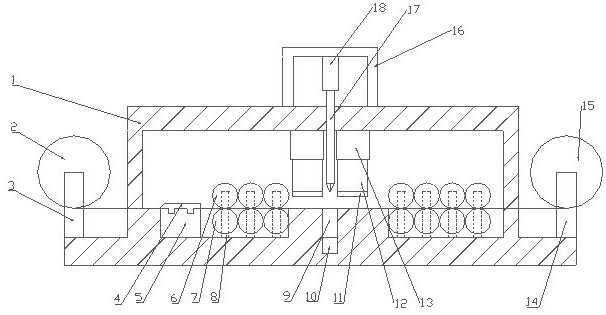

1.一种抗光画框幕加工用切割装置,包括切割箱体(1),所述切割箱体(1)一端固定连接有两块送料轮支架(3),两块所述送料轮支架(3)之间设有送料轮(2),所述送料轮(2)与所述送料轮支架(3)转动连接,所述切割箱体(1)的进料侧装有定宽刀安装台(5),所述定宽刀安装台(5)与所述切割箱体(1)固定连接,所述定宽刀安装台(5)上装有两块定宽刀(4),所述切割箱体(1)上固定连接有多个辊轮支架(8),其特征在于,所述辊轮支架(8)上设有上辊轮(6)和下辊轮(7),所述上辊轮(6)和所述下辊轮(7)与所述辊轮支架(8)转动连接,在所述切割箱体(1)的出料端固定连接有两块出料轮支架(14),所述出料轮支架(14)间转动连接有出料轮(15),所述切割箱体(1)的中间顶部设有两个压块气缸(13),所述压块气缸(13)底部连接有压块(12),所述压块(12)的底部设有一层防滑板(11),两个所述压块气缸(13)之间有一块纵切刀(17),所述纵切刀(17)上部固定安装有气缸(18),所述气缸(18)固定连接在盖板(16)上,所述盖板(16)与所述切割箱体(1)固定连接,所述纵切刀(17)的下方设有用于避开切割幕布时落下的所述纵切刀(17)的让刀槽(9)。

2.根据权利要求1所述的抗光画框幕加工用切割装置,其特征在于,所述定宽刀安装台(5)上设有用于调整所述定宽刀(4)间的宽度的两个滑槽(19),两条所述滑槽(19)与所述定宽刀(4)滑动连接。

3.根据权利要求1-2任一所述的抗光画框幕加工用切割装置,其特征在于,所述定宽刀(4)的形状为直角三角形,且直角边位于内侧,斜边位于外侧。

4.根据权利要求1所述的抗光画框幕加工用切割装置,其特征在于,所述上辊轮(6)和所述下辊轮(7)上下排布并且所述上辊轮(6)和所述下辊轮(7)之间有一个幕布厚度的间隙。

5.根据权利要求4所述的抗光画框幕加工用切割装置,其特征在于,所述上辊轮(6)为逆时针方向转动,所述下辊轮(7)的转动方向为顺时针方向。

6.根据权利要求1所述的抗光画框幕加工用切割装置,其特征在于,所述让刀槽(9)的底部有用来存放切割幕布时掉落的废料及灰尘的废料槽(10)。

7.根据权利要求1所述的抗光画框幕加工用切割装置,其特征在于,所述防滑板(11)为橡胶材质并且下表面设为波浪形起伏。
