专利号: 2019221598761
申请人: 车旭阳
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

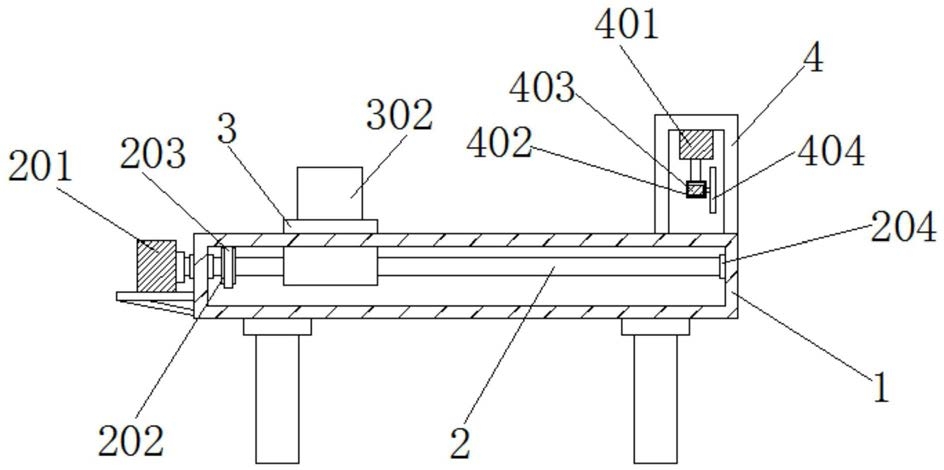

1.一种排污管道生产用的随动切割装置,包括工作台(1)、螺纹杆(2)、滑动块(3)、支撑架(4),所述螺纹杆(2)转动设置于工作台(1)内壁端面处,所述滑动块(3)活动设置于螺纹杆(2)的外侧端面处,所述支撑架(4)固定设置于工作台(1)的顶部端面处,其特征在于:所述螺纹杆(2)还包括有第一电机(201)、传动齿轮(202)、传动链条(203)、转轴(204),所述第一电机(201)固定设置于工作台(1)的左侧端面处,且第一电机(201)的传动轴处固定连接于螺纹杆(2)的一端,所述传动齿轮(202)固定设置于螺纹杆(2)的外侧端面处,所述传动链条(203)配套设置于传动齿轮(202)的外侧端面处,所述转轴(204)固定设置于工作台(1)的内壁端面处,且螺纹杆(2)的左侧和右侧端面处均固定连接于转轴(204)的内侧端面处;

所述滑动块(3)还包括有螺纹槽(301)、固定板(302)、凹槽(3021)、支撑杆(3022)、伸缩弹簧(3023)、限位夹环(3024)、硅胶抵块(3025)、开槽(30251),所述螺纹槽(301)贯穿设置于滑动块(3)的前侧端面处和后侧端面处,所述固定板(302)固定设置于滑动块(3)的顶部端面处,所述凹槽(3021)嵌入式设置于固定板(302)的内侧端面处,所述支撑杆(3022)活动设置于凹槽(3021)内部,所述伸缩弹簧(3023)固定设置于凹槽(3021)的内部,且伸缩弹簧(3023)的一端固定连接于支撑杆(3022)的底部端面处,所述限位夹环(3024)固定设置于支撑杆(3022)的外侧端面处,所述硅胶抵块(3025)固定设置于限位夹环(3024)的内侧端面处,所述开槽(30251)嵌入式设置于硅胶抵块(3025)的内侧端面处;

所述支撑架(4)还包括有电动伸缩杆(401)、保护罩(402)、第二电机(403)、切割刀片(404),所述电动伸缩杆(401)固定设置于支撑架(4)的内壁顶端处,所述保护罩(402)固定设置于电动伸缩杆(401)杆体的底部端面处,所述第二电机(403)固定设置于保护罩(402)的内部,且第二电机(403)的传动轴贯穿设置于保护罩(402)的外侧端面,所述切割刀片(404)固定连接于第二电机(403)的传动轴处。

2.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述传动齿轮(202)和螺纹杆(2)的数量均为2个,其中传动齿轮(202)和螺纹杆(2)之间均处于同一水平线,同时传动齿轮(202)与传动链条(203)相互啮合。

3.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述滑动块(3)整体为矩形状设置,其中螺纹槽(301)的数量为2个,并且均贯穿设置于滑动块(3)的外侧端面处,同时其螺纹槽(301)与螺纹杆(2)之间相互配套,并且其螺纹杆(2)贯穿设置于螺纹槽(301)内部。

4.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述凹槽(3021)与支撑杆(3022)均为圆柱状设置,其中支撑杆(3022)的直径与凹槽(3021)的内壁直径相互配套。

5.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述工作台(1)整体为矩形状设置,其内部为中空结构,并且其内部顶端面为敞开式设置,同时滑动块(3)的外侧面与工作台(1)的内壁端面存在着间隙距离设置。

6.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述限位夹环(3024)为半圆状设置,其数量为2个,而2个限位夹环(3024)所围成的结构为圆形状设置。

7.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述硅胶抵块(3025)均为半圆状设置,其分别固定设置于限位夹环(3024)的内壁端面处,同时开槽(30251)为圆弧状结构,均嵌入式设置于硅胶抵块(3025)的外侧端面处。

8.根据权利要求1所述的一种排污管道生产用的随动切割装置,其特征在于:所述第一电机(201)、电动伸缩杆(401)和第二电机(403)均与外界电源电线相连,并通过外界电源电线设置与第一电机(201)、电动伸缩杆(401)和第二电机(403)配套的电源开关。
