专利号: 2019221640167
申请人: 常州冶戈工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

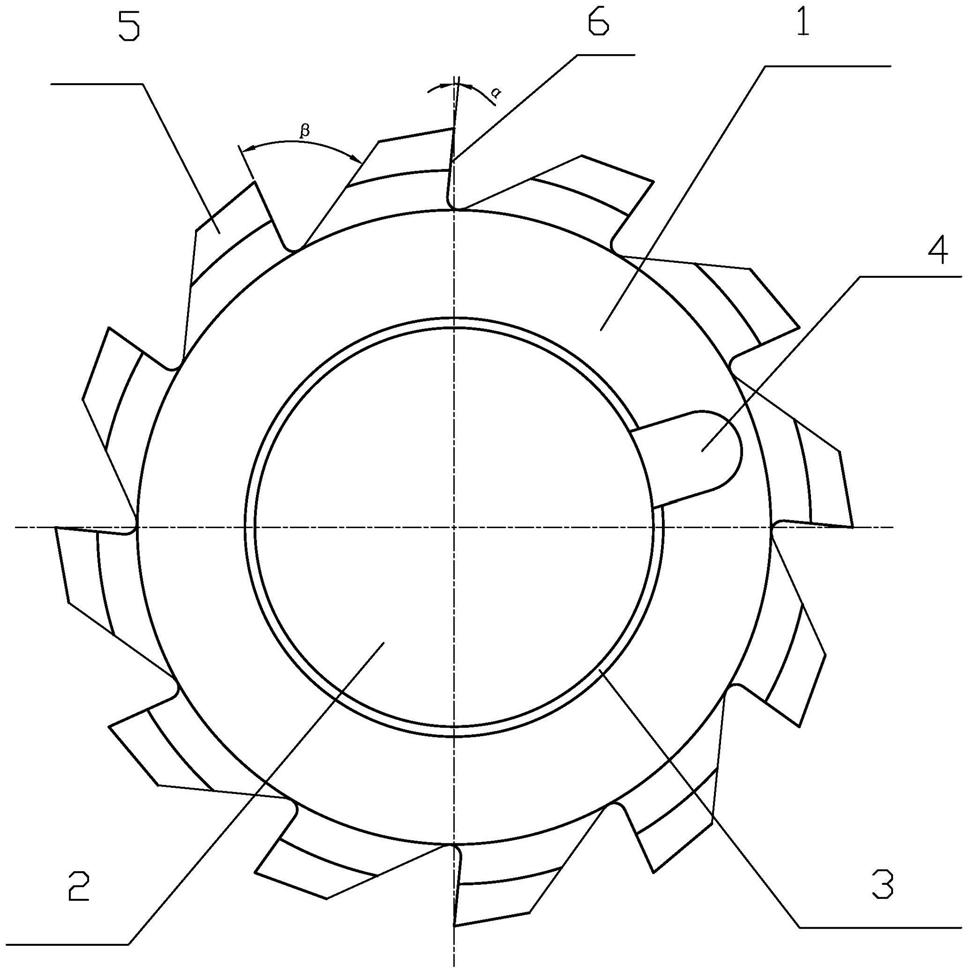

1.加工汽车曲轴的锯片铣刀,包括铣刀盘,其特征在于:所述铣刀盘中心设有安装孔,安装孔的轴向前后两端沿圆周设有倒角,安装孔的内侧设有一个键槽;所述铣刀盘外侧沿周向设有多个连续铣刀齿,所述每个铣刀齿内侧面与其径向形成的径向前角为α,连续两个铣刀齿之间连接面为圆弧形,所述两个铣刀齿的齿间夹角为β;所述铣刀齿沿轴向形成两个不同的齿宽,外侧齿宽小于内侧齿宽,大小齿宽过渡处以直斜面连接,所述铣刀齿径向左右对称,左右两个直斜面延长线形成的角度为γ。

2.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述铣刀齿齿数为12个。

3.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述径向前角α范围为5°≤α≤7°。

4.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述齿间夹角β范围为60°≤β≤65°。

5.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述两个直斜面夹角γ范围为90°≤γ≤100°。

6.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述键槽的开槽宽度为4mm-6mm,其沿轴向长度为3mm-4mm。

7.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述铣刀齿的外侧齿宽范围为4.5mm-5mm,内侧齿宽范围为8mm-8.5mm。

8.根据权利要求1所述的加工汽车曲轴的锯片铣刀,其特征在于:所述铣刀盘为一体成型,其外部采用钨钢合金涂层处理。
