专利号: 2019221646017
申请人: 黄煌坤
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

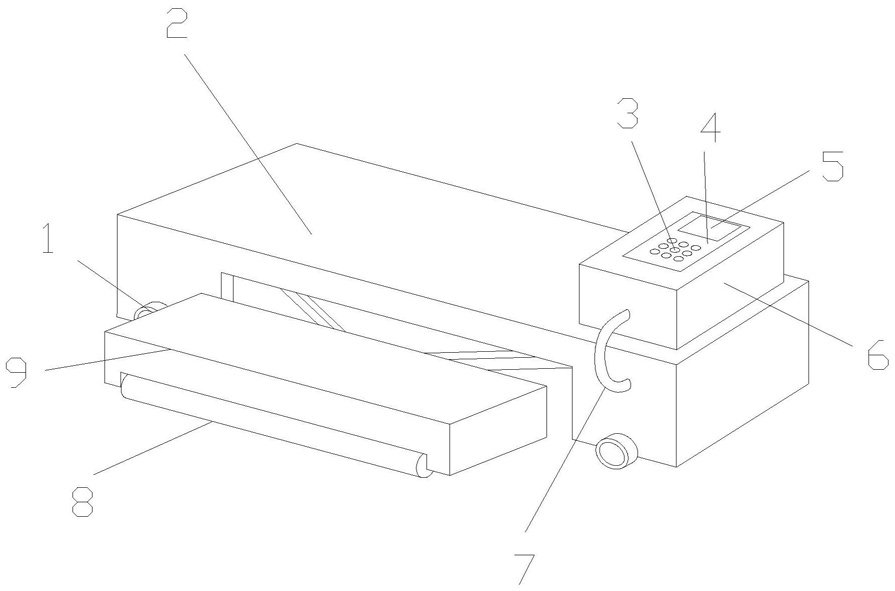

1.一种太阳能板的清洁机器,其特征在于:其结构包括流动脚轮(1)、清洁装置(2)、功能按钮(3)、控制面板(4)、显示屏幕(5)、控制盒(6)、连接线(7)、清洁刷(8)、活动清洁器(9),所述流动脚轮(1)设有四个分别安装于清洁装置(2)下方并且采用间隙配合,所述清洁装置(2)设于活动清洁器(9)右侧,所述功能按钮(3)嵌入安装于控制面板(4)上并且采用间隙配合,所述清洁刷(8)嵌入安装于活动清洁器(9)上,所述清洁装置(2)包括有固定轴承(201)、限制块(202)、滑槽(203)、传动螺杆(204)、移动块(205)、传动箱(206)、活动轴(207)、连接轴(208)、连接杆(209)、防护外壳(210),所述固定轴承(201)内表面与传动螺杆(204)外表面相贴合且处于同一轴心,所述限制块(202)与滑槽(203)相贴合,所述滑槽(203)与防护外壳(210)为一体化结构,所述传动螺杆(204)与移动块(205)相齿合,所述移动块(205)与限制块(202)为一体化结构,所述传动箱(206)通过焊接固定于防护外壳(210)内,所述活动轴(207)设有两个分别安装于移动块(205)上,所述连接轴(208)与连接杆(209)相贴合,所述防护外壳(210)内设有两个连接杆(209)。

2.根据权利要求1所述的一种太阳能板的清洁机器,其特征在于:所述控制面板(4)嵌入安装于控制盒(6)上并且采用间隙配合,所述显示屏幕(5)与功能按钮(3)电连接。

3.根据权利要求1所述的一种太阳能板的清洁机器,其特征在于:所述控制盒(6)通过焊接固定于清洁装置(2)上方,所述连接线(7)设于控制盒(6)左侧。

4.根据权利要求1所述的一种太阳能板的清洁机器,其特征在于:所述流动脚轮(1)嵌入安装于防护外壳(210)上,所述连接杆(209)嵌入安装于活动清洁器(9)上。

5.根据权利要求1所述的一种太阳能板的清洁机器,其特征在于:所述控制盒(6)是长为30cm、宽为20cm、高为10cm的长方体,所述流动脚轮(1)是直径为5cm、高为5cm的圆柱体。
