专利号: 2019221667009
申请人: 无锡市美净水处理设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

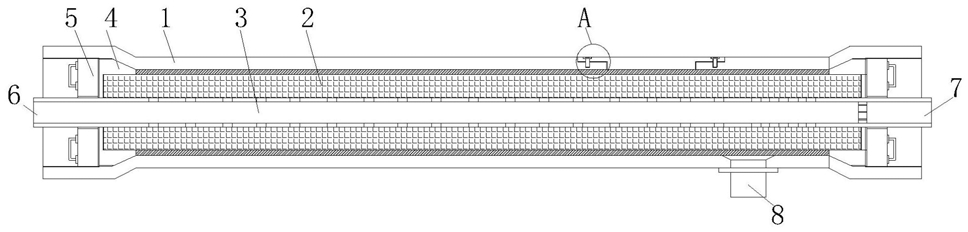

1.一种用于反渗透纯水系统的反渗透膜壳结构,包括管壳和滤芯,其特征在于:所述滤芯穿插在管壳的内侧,滤芯的内侧固定穿插有芯管,芯管上均匀开设有与滤芯相连通的连通孔,管壳的两端内侧均设置有密封件,管壳的两端口内侧均螺纹连接有密封端盖,两个密封端盖分别与相对应的密封件相接触并挤压,芯管的两端分别贯穿两个密封件和两个密封端盖并延伸至管壳的外侧,芯管的一端为进水口,芯管的另一端为浓水出口,管壳的底部表面设置有与管壳内腔相连通的净水出口,管壳的顶部表面开设有与管壳内腔相连通安装沉槽,安装沉槽的内侧设置有弧形密封板,弧形密封板在与安装沉槽内侧壁相贴合的表面粘接有密封垫,弧形密封板通过内六角螺丝与管壳相连接。

2.根据权利要求1所述的一种用于反渗透纯水系统的反渗透膜壳结构,其特征在于:所述芯管与密封端盖之间夹设有密封圈,芯管通过密封圈与密封端盖之间达到过盈配合关系。

3.根据权利要求1所述的一种用于反渗透纯水系统的反渗透膜壳结构,其特征在于:所述密封件为橡胶弹性密封件,密封件上开设有贯穿沉孔,滤芯的两端分别位于两个密封件的贯穿沉孔内侧,芯管的两端分别贯穿两个密封件的贯穿沉孔。

4.根据权利要求1所述的一种用于反渗透纯水系统的反渗透膜壳结构,其特征在于:所述弧形密封板与安装沉槽所开设的形状相同,弧形密封板通过密封垫与安装沉槽内侧壁达到过盈配合关系。

5.根据权利要求1所述的一种用于反渗透纯水系统的反渗透膜壳结构,其特征在于:所述弧形密封板与管壳的表面相平齐,弧形密封板的弧形内侧壁与滤芯的外侧表面相贴合,内六角螺丝的螺帽部嵌入弧形密封板的沉孔内。
