专利号: 2019221758597
申请人: 王蒙蒙
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

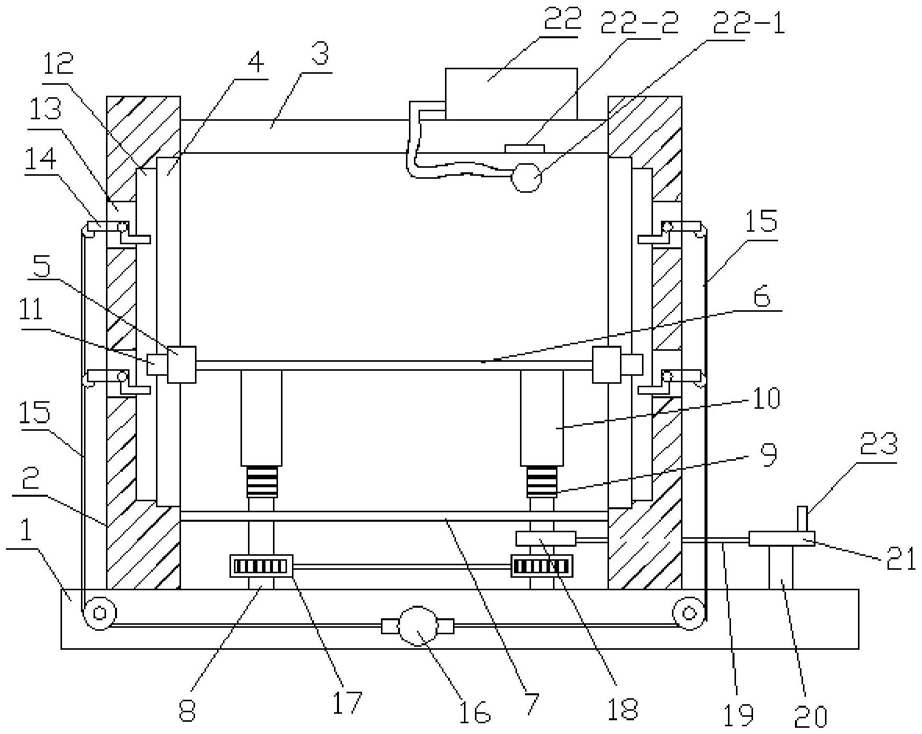

1.一种林业花卉盆景摆放装置,包括底座(1),所述底座(1)的两端设有支撑柱(2),两个支撑柱(2)的上端通过横梁(3)连接,两个支撑柱(2)相对应的边部设有纵向滑槽(4),两个滑槽(4)内均设有滑块(5),两个滑块(5)通过托板(6)连接,其特征在于:还包括底板(7),所述底板(7)的两端与支撑柱(2)连接,所述底座(1)的两端设有可转动的从动轴(8),所述从动轴(8)的上端延伸到底板(7)的上方与丝杠(9)连接,所述丝杠(9)上套装有套筒(10),所述套筒(10)的顶端与托板(6)连接,所述滑块(5)的边部固定连接有卡块(11),两个滑槽(4)相对应的内壁上均设有共卡块(11)移动的行走槽(12),所述行走槽(12)的内壁上设有腰形槽(13),所述腰形槽(13)内通过轴与Z形卡台(14)连接,所述Z形卡台(14)通过拉绳(15)与圆形把手(16)连接,所述从动轴(8)上设有齿轮(17),其中一个从动轴(8)上设有从动皮带轮(18),所述从动皮带轮(18)通过皮带(19)与主动轴(20)上的主动皮带轮(21)连接。

2.根据权利要求1所述的一种林业花卉盆景摆放装置,其特征在于:所述横梁(3)的顶端设有水箱(22),所述水箱(22)通过软管与喷头(22-1)连接,所述横梁(3)的下端设有磁铁条(22-2)。

3.根据权利要求1所述的一种林业花卉盆景摆放装置,其特征在于:所述主动皮带轮(21)上设有把手(23),所述套筒(10)的内壁上设有与丝杠(9)配合的螺纹。

4.根据权利要求1所述的一种林业花卉盆景摆放装置,其特征在于:所述底座(1)下表面的边角处设有转轮。
