专利号: 2019221788751
申请人: 西安弘创信息技术有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

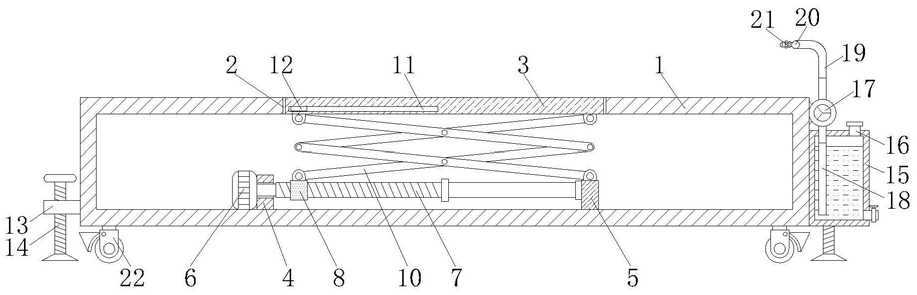

1.一种车载式智能升降舞台,包括壳体(1),其特征在于:所述壳体(1)的顶部开设有矩形孔(2),所述矩形孔(2)的内腔放置有升降板(3),所述壳体(1)内腔底部的左侧固定连接有第一固定板(4),所述壳体(1)内腔底部的右侧固定连接有第二固定板(5),所述第一固定板(4)的左侧固定连接有电机(6),所述电机(6)转轴的右端贯穿第一固定板(4)并固定连接有第一螺纹杆(7),所述第一螺纹杆(7)的右端通过轴承与第二固定板(5)的左侧活动连接,所述第一螺纹杆(7)的表面螺纹套设有活动板(8),所述第一固定板(4)右侧的前侧和后侧均固定连接有滑杆(9),所述滑杆(9)的右端贯穿活动板(8)并与第二固定板(5)的左侧固定连接,所述滑杆(9)与活动板(8)滑动连接,所述活动板(8)与第二固定板(5)顶部的前侧和后侧均通过转轴活动连接有支撑杆(10),两个支撑杆(10)的中部通过转轴活动连接,所述升降板(3)底部左侧的前侧和后侧均开设有滑槽(11),所述支撑杆(10)远离滑杆(9)的一端通过转轴与升降板(3)顶部的右侧活动连接,所述支撑杆(10)远离滑杆(9)的另一端通过转轴活动连接有滑块(12),所述滑块(12)远离支撑杆(10)的一侧延伸至滑槽(11)的内腔,所述滑块(12)与滑槽(11)滑动连接,所述壳体(1)两侧底部的前侧和后侧均固定连接有连接板(13),所述连接板(13)的顶部贯穿设置有第二螺纹杆(14),所述第二螺纹杆(14)的底部贯穿连接板(13)并延伸至连接板(13)的外部,所述壳体(1)的右侧固定连接有水箱(15),所述水箱(15)顶部的右侧固定连通有加水管(16),所述壳体(1)右侧的顶部通过支架固定连接有水泵(17),所述水泵(17)进水管的底部贯穿至水箱(15)的内腔并固定连通有第一输送管(18),所述水泵(17)出水管的顶部固定连通有第二输送管(19),所述第二输送管(19)远离水泵(17)的一端固定连通有第三输送管(20),所述第三输送管(20)的左侧固定连通有雾化喷头(21),所述壳体(1)底部的四角均通过转轴活动连接有万向轮(22)。

2.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述壳体(1)的正面通过铰链活动连接有箱门(23),所述箱门(23)正面的底部固定连接有把手。

3.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述第二螺纹杆(14)的顶部固定连接有转盘,所述第二螺纹杆(14)的底部固定连接有支座。

4.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述水箱(15)正面的右侧固定连接有液位窗,液位窗的正面喷涂有刻度线,所述万向轮(22)的一侧通过转轴活动连接有刹车块。

5.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述第一固定板(4)的左侧开设有与电机(6)转轴的相适配的通孔,所述电机(6)转轴的直径小于通孔的直径,所述第一螺纹杆(7)的表面固定套设有限位板。

6.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述第一螺纹杆(7)和第二固定板(5)之间设置有轴承,轴承套设在第一螺纹杆(7)的表面。

7.根据权利要求1所述的一种车载式智能升降舞台,其特征在于:所述水箱(15)右侧的底部固定连通有排水管,排水管的表面设置有阀门。
