专利号: 2019221845256
申请人: 泉州市联政信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

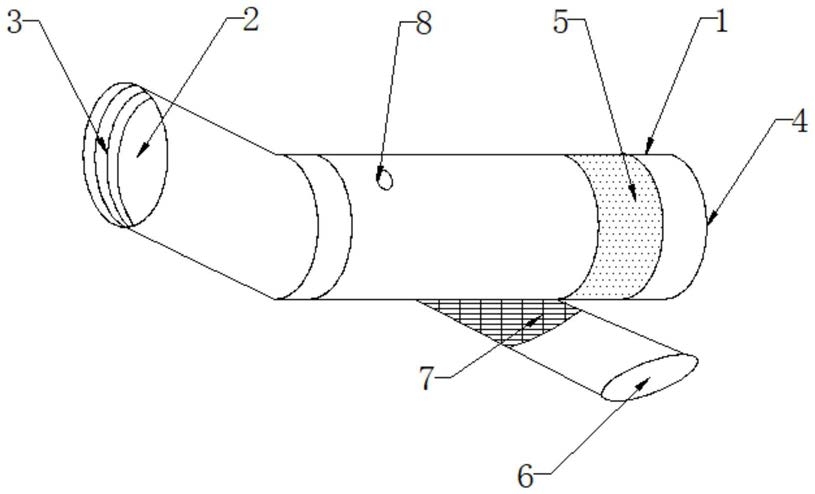

1.一种不易堵塞的排污管道,包括管道主体(1)、污水进入口(2)、接入螺纹(3)、污水排出口(4)、杂物排出口(6)和排气孔(8),所述管道主体(1)左侧固定连接有污水进入口(2),所述污水进入口(2)内部嵌入设置有接入螺纹(3),所述管道主体(1)右侧固定连接有污水排出口(4),且污水排出口(4)与污水进入口(2)位于同一条管道主体(1)上,所述包括管道主体(1)底部固定连接有杂物排出口(6),且杂物排出口(6)位于污水排出口(4)下端,所述管道主体(1)中部固定连接有排气孔(8),且排气孔(8)位于污水进入口(2)和污水排出口(4)之间,其特征在于,所述污水排出口(4)左侧固定连接有防堵器(5),且防堵器(5)位于杂物排出口(6)上侧,所述管道主体(1)底部固定连接有吸杂装置(7),且吸杂装置(7)位于杂物排出口(6)的顶部,所述防堵器(5)左侧固定连接有挡污网层(501),所述挡污网层(501)右侧固定连接有推动杆(502),且推动杆(502)位于防堵器(5)的中部,所述推动杆(502)右侧固定连接有推水活塞(503),所述吸杂装置(7)由吸杂孔(701)、吸杂泵(702)和推杂缸(703)组成,所述吸杂装置(7)左侧固定连接有吸杂孔(701),所述吸杂装置(7)右侧固定连接有吸杂泵(702),且吸杂孔(701)位于吸杂泵(702)之中,所述吸杂泵(702)右侧固定连接有推杂缸(703),且推杂缸(703)位于吸杂装置(7)底部。

2.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述挡污网层(501)半径为两厘米,且挡污网层(501)与推动杆(502)垂直为九十度。

3.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述推动杆(502)长度为六厘米。

4.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述推水活塞(503)厚度为一厘米,且推水活塞(503)与推动杆(502)之间间隔三厘米。

5.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述吸杂孔(701)数量为四个,且吸杂孔(701)与吸杂泵(702)固定贴合。

6.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述吸杂泵(702)呈“凸”状,且吸杂泵(702)与推杂缸(703)位于同一平面上。

7.根据权利要求1所述的不易堵塞的排污管道,其特征在于,所述推杂缸(703)为“梯形”状,且两个推杂缸(703)之间呈对称状。
