专利号: 2019221920346
申请人: 苏州工业园区科海机电工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

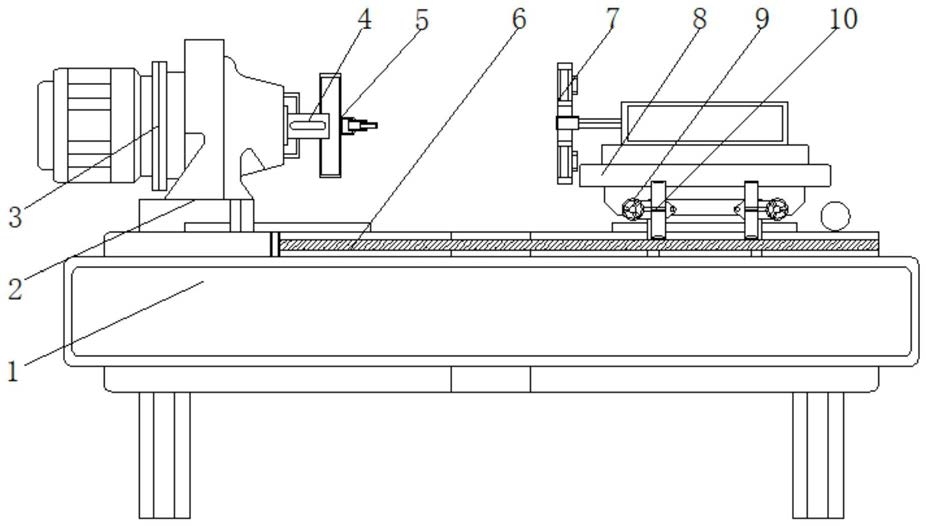

1.一种机床加工用钻孔装置,包括机床架(1)和旋转柱(9),其特征在于:所述机床架(1)的顶端一侧固定有固定板(2),且固定板(2)的顶部连接有伺服电机(3),所述伺服电机(3)的一侧设置有主轴(4),所述主轴(4)的一侧连接有钻孔刀(5),所述固定板(2)的底端一侧安装有滑动槽杆(6),且滑动槽杆(6)的顶端一侧设置有设备板(8),所述旋转柱(9)安置于设备板(8)的底部两侧,所述旋转柱(9)的一侧连接有中空槽板(10),所述设备板(8)的顶端中部一侧固定有螺盘(11),且螺盘(11)的四周设置有限位板(12),所述设备板(8)的外部一侧连接有钻孔安装架(7)。

2.根据权利要求1所述的一种机床加工用钻孔装置,其特征在于:所述机床架(1)与滑动槽杆(6)之间为固定连接,且滑动槽杆(6)与设备板(8)之间活动连接。

3.根据权利要求1所述的一种机床加工用钻孔装置,其特征在于:所述设备板(8)的内部内壁与旋转柱(9)的外部外壁之间紧密贴合,且设备板(8)通过旋转柱(9)与中空槽板(10)构成旋转结构。

4.根据权利要求1所述的一种机床加工用钻孔装置,其特征在于:所述旋转柱(9)与中空槽板(10)之间为固定连接,且滑动槽杆(6)的形状结构与中空槽板(10)的形状结构相吻合。

5.根据权利要求1所述的一种机床加工用钻孔装置,其特征在于:所述设备板(8)与螺盘(11)之间的中轴线相交,且螺盘(11)与限位板(12)之间为活动连接。

6.根据权利要求1所述的一种机床加工用钻孔装置,其特征在于:所述钻孔安装架(7)包括夹持杆(13)、螺栓柱(14)和安置槽(15),所述钻孔安装架(7)的内部中部开设有安置槽(15),且安置槽(15)的四周连接有夹持杆(13),所述夹持杆(13)的内部中部设置有螺栓柱(14)。

7.根据权利要求6所述的一种机床加工用钻孔装置,其特征在于:所述钻孔安装架(7)与安置槽(15)之间的中轴线相交,且夹持杆(13)与安置槽(15)之间为活动连接。

8.根据权利要求6所述的一种机床加工用钻孔装置,其特征在于:所述夹持杆(13)与螺栓柱(14)之间为螺纹连接,且夹持杆(13)通过螺栓柱(14)与安置槽(15)构成卡扣结构。
