专利号: 2019221958095
申请人: 单能解
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

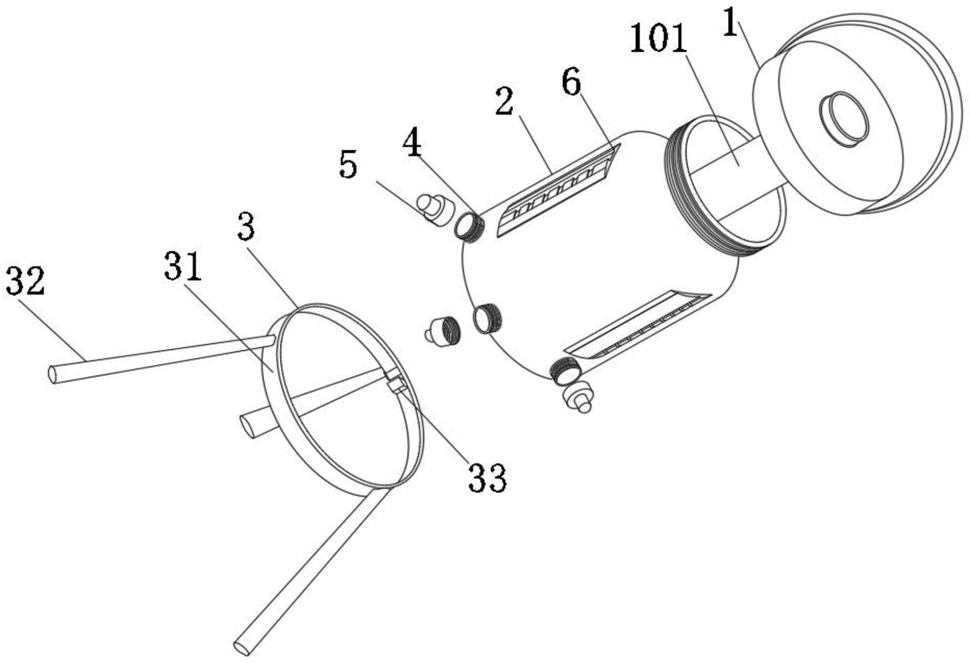

1.一种猪羊幼崽喂奶装置,包括瓶盖(1)、瓶体(2)和支撑架(3),其特征在于:所述瓶盖(1)与瓶体(2)螺纹连接,所述瓶体(2)与支撑架(3)旋转卡接,所述瓶盖(1)的轴心处固定连接有导热管(101),所述导热管(101)的一端穿过瓶盖(1)的外壁并延伸,所述导热管(101)的另一端延伸到瓶体(2)的内腔;

所述瓶体(2)的侧壁与底部连接处设有向外凸出的螺纹接口(4),所述螺纹接口(4)相对应处设有奶嘴盖(5),所述奶嘴盖(5)与螺纹接口(4)螺纹连接,所述瓶体(2)的侧壁三等分处分别固定连接有环形块(6),所述环形块(6)的上表面横向开设有滑槽(7),所述滑槽(7)的槽内一侧纵向开设有与滑槽(7)相贯通的多组第一凹槽(8);

所述支撑架(3)包括卡箍(31)、支撑脚(32)和第一滑块(33),所述卡箍(31)侧壁三等分处固定连接有支撑脚(32),所述卡箍(31)内壁与滑槽(7)相对应的处固定连接有相适配的第一滑块(33),所述卡箍(31)位于第一滑块(33)的一侧开设有通槽(311),所述卡箍(31)的上表面与通槽(311)相对应处开设有第二凹槽(312),所述第二凹槽(312)与通槽(311)相贯通,所述通槽(311)相对应处设有第二滑块(9),所述第二滑块(9)与通槽(311)滑动连接,所述第二滑块(9)的上表面开设有第三凹槽(91),所述第三凹槽(91)的槽内两侧固定连接有固定杆(92),所述第三凹槽(91)的槽内设有楔形块(10),所述楔形块(10)与固定杆(92)相对应处开设有通孔(11),所述楔形块(10)与固定杆(92)转动连接,所述第三凹槽(91)靠近卡箍(31)外壁的底部固定连接有伸缩机构;

所述伸缩机构包括内筒(12)、外筒(13)和弹簧(14),所述内筒(12)与外筒(13)活动套接,所述弹簧(14)的顶端与内筒(12)的内腔顶部相接触,所述弹簧(14)的底端与外筒(13)的内腔底部相接触,所述内筒(12)的上表面与楔形块(10)的底部固定连接,所述外筒(13)的下表面与第三凹槽(91)的槽底固定连接。

2.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述导热管(101)设计为中空,且所述导热管(101)位于瓶体(2)内腔的一端不贯通,所述导热管(101)的另一端贯通。

3.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述螺纹接口(4)和奶嘴盖(5)共有六组,且所述螺纹接口(4)和奶嘴盖(5)两两一组分别设在瓶体(2)的侧壁与底部连接的六等分处。

4.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述支撑脚(32)的接地处与地面处于同一水平面。

5.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述卡箍(31)的直径大于瓶体(2)的直径,且所述卡箍(31)为闭合环形。

6.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述楔形块(10)的厚度的第二凹槽(312)的槽宽相同。

7.根据权利要求1所述的一种猪羊幼崽喂奶装置,其特征在于:所述滑槽(7)的两端均贯通环形块(6)。
