专利号: 2019221979119
申请人: 杭州震良贸易有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

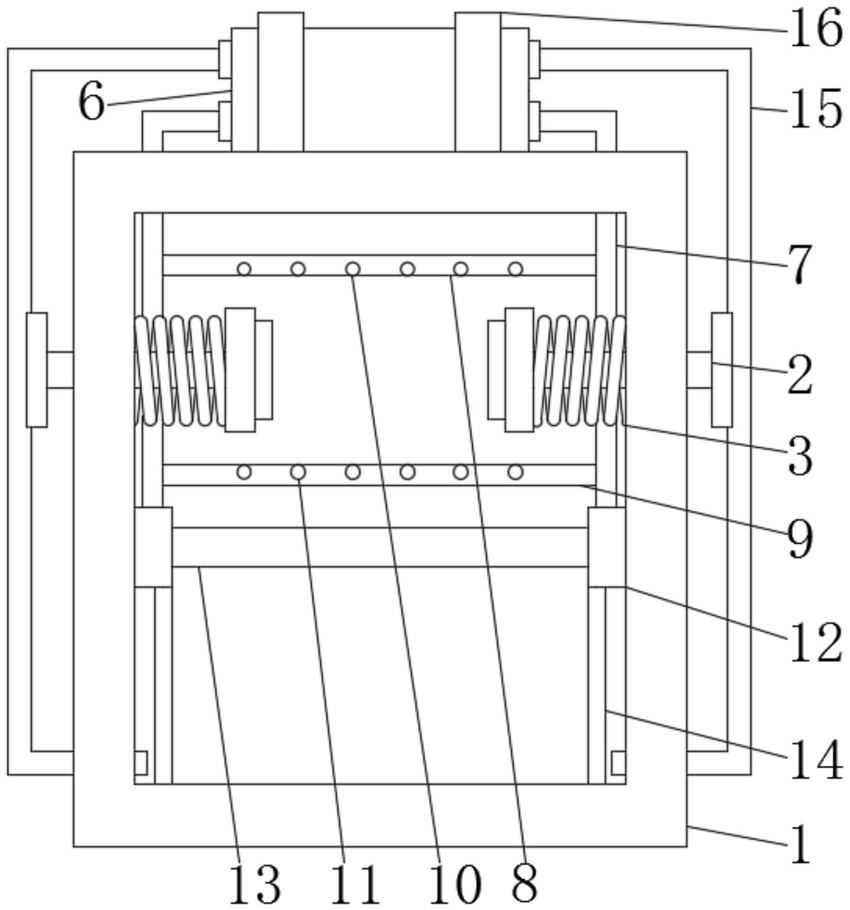

1.一种塑料玩具生产用清洗装置,包括清洗箱体(1),其特征在于:所述清洗箱体(1)的两侧均活动连接有导位杆(2),所述导位杆(2)的外表面活动连接有弹簧(3),所述导位杆(2)的一端固定连接有夹板(4),所述夹板(4)远离导位杆(2)的一侧固定连接有阻尼垫(5),所述清洗箱体(1)的顶部固定连接有水箱(6),所述水箱(6)的下部固定连接有排水管道(7),所述排水管道(7)的一侧中部固定连接有第一分流支管(8),所述排水管道(7)的一侧下部固定连接有第二分流支管(9)。

2.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述清洗箱体(1)的两侧内壁均与弹簧(3)的一端固定连接;

所述弹簧(3)的另一端与夹板(4)固定连接。

3.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述清洗箱体(1)的内表面固定连接有安装架(12);

所述安装架(12)的内表面固定连接有第一过滤网(13)。

4.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述排水管道(7)的下部、第一分流支管(8)和第二分流支管(9)均位于清洗箱体(1)的内部;

所述排水管道(7)的底部与安装架(12)的顶部固定连接。

5.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述第一分流支管(8)的前侧面均固定连接有第一喷头(10);

所述第二分流支管(9)的前侧面均固定连接有第二喷头(11)。

6.根据权利要求4所述的一种塑料玩具生产用清洗装置,其特征在于:所述安装架(12)的底部固定连接有第二过滤网(14);

所述第二过滤网(14)的底部与清洗箱体(1)的内底壁固定连接。

7.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述弹簧(3)、夹板(4)和阻尼垫(5)均位于清洗箱体(1)的内部;

所述弹簧(3)、夹板(4)和阻尼垫(5)均位于第一过滤网(13)的上方。

8.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述清洗箱体(1)的两侧底部均固定连接有抽水管道(15);

所述抽水管道(15)的顶部与水箱(6)固定连接。

9.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述水箱(6)的外表面固定连接有固定套体(16);

所述固定套体(16)的底部与清洗箱体(1)的顶部固定连接。

10.根据权利要求1所述的一种塑料玩具生产用清洗装置,其特征在于:所述清洗箱体(1)的前侧面通过合页活动连接有门板(17);

所述门板(17)的前侧面固定连接有手柄。
