专利号: 2019222019380
申请人: 苏州工业园区科海机电工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

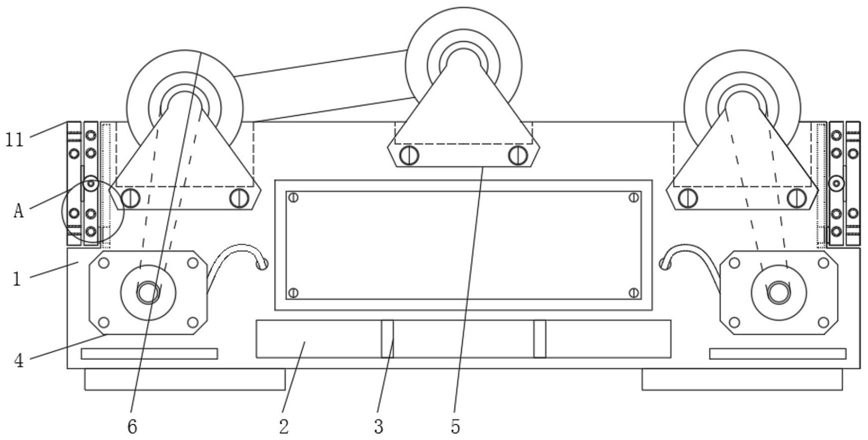

1.一种零部件加工用抛光装置,包括端座(1)和载接机构(11),其特征在于:所述端座(1)的底端中部开设有凹槽口(2),且凹槽口(2)的中部安置有立板(3),所述端座(1)底部的左右两端均安装有传动机构(4),且端座(1)的顶端安置有抛光机构(5),所述载接机构(11)安置于端座(1)的左右两端顶部。

2.根据权利要求1所述的一种零部件加工用抛光装置,其特征在于:所述抛光机构(5)包括抛光砂轮(6)、联动传柱(7)、定位夹(8)、定位螺丝(9)和切割轮(10),所述抛光砂轮(6)的内侧端壁固定有联动传柱(7),且联动传柱(7)的外侧安置有定位夹(8),所述定位夹(8)的端部穿设有定位螺丝(9),且定位夹(8)的侧壁固定有切割轮(10)。

3.根据权利要求2所述的一种零部件加工用抛光装置,其特征在于:所述抛光砂轮(6)设置有三组,且其每组均设置有三个,而且抛光砂轮(6)之间均通过焊接与联动传柱(7)相连接。

4.根据权利要求2所述的一种零部件加工用抛光装置,其特征在于:所述联动传柱(7)的形状结构与定位夹(8)中部的形状结构相吻合,且定位夹(8)和切割轮(10)均为两个相互活动的弧形夹状结构,而且定位夹(8)之间通过定位螺丝(9)和联动传柱(7)构成固定连接。

5.根据权利要求1所述的一种零部件加工用抛光装置,其特征在于:所述载接机构(11)包括载接槽(12)、载接块(13)、载接板(14)、锁紧螺丝(15)、转轴(16)、载接盘(17)和定位螺孔(18),且载接槽(12)的内端安置有载接块(13),所述载接块(13)的侧壁安装有载接板(14),且载接板(14)的中部穿设有锁紧螺丝(15),所述载接板(14)的中部侧端安置有转轴(16),且转轴(16)的侧端安装有载接盘(17),所述载接盘(17)的中部穿设有定位螺孔(18)。

6.根据权利要求5所述的一种零部件加工用抛光装置,其特征在于:所述载接板(14)通过载接槽(12)和载接块(13)与端座(1)构成滑动结构,且载接板(14)通过转轴(16)与载接盘(17)构成旋转结构,而且载接盘(17)为矩形条状结构。

7.根据权利要求5所述的一种零部件加工用抛光装置,其特征在于:所述载接板(14)和载接盘(17)均设置有两个,且二者均关于端座(1)的中心对称。

8.根据权利要求1所述的一种零部件加工用抛光装置,其特征在于:所述抛光机构(5)设置有三个,且端座(1)左端以及中抛光机构(5)之间通过皮带进行传动连接。
