专利号: 2019222031772
申请人: 苏州郡丰华装饰材料股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

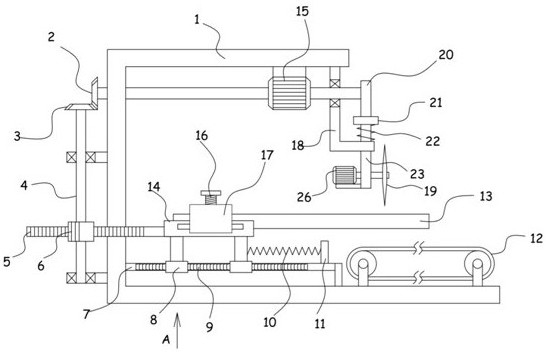

1.一种防水装饰板加工用等距裁切装置,包括支撑架I(1),支撑架I(1)上固定有双轴电机(15),其特征在于,所述支撑架I(1)上滑动安装有支撑架II(14),支撑架II(14)上设有用于对装饰板(13)固定的锁紧机构,所述双轴电机(15)的一个输出轴通过升降机构传动连接有切割电机(26),切割电机(26)的输出轴同轴固定有刀片(19),所述双轴电机(15)的另一个输出轴通过平移机构与支撑架II(14)传动连接,所述支撑架II(14)上设有弹性锁止机构,所述切割电机(26)下方设有传输带(12)。

2.根据权利要求1所述的防水装饰板加工用等距裁切装置,其特征在于,所述锁紧机构包括滑动安装在支撑架II(14)上的滑动架(17),滑动架(17)上螺纹连接穿设有与装饰板(13)抵接的锁紧螺柱(16)。

3.根据权利要求1所述的防水装饰板加工用等距裁切装置,其特征在于,所述升降机构包括由双轴电机(15)驱动转动的凸轮(20),支撑架I(1)上吊设固定有吊架(18),吊架(18)上滑动安装有导杆(23),导杆(23)上端固定有与凸轮(20)抵接的抵板(21),抵板(21)与吊架(18)之间固定有弹簧圈(22),切割电机(26)固定在导杆(23)上。

4.根据权利要求1所述的防水装饰板加工用等距裁切装置,其特征在于,所述平移机构包括由双轴电机(15)驱动转动的锥齿轮I(2),锥齿轮I(2)上啮合连接有锥齿轮II(3),锥齿轮II(3)上同轴固定有旋转轴(4),旋转轴(4)上套设固定有不完全齿轮(6),不完全齿轮(6)上啮合连接有与支撑架II(14)固定连接的齿条(5)。

5.根据权利要求1所述的防水装饰板加工用等距裁切装置,其特征在于,所述支撑架I(1)上横向固定有导向杆(7),导向杆(7)上滑动套设有固定在支撑架II(14)底部的滑动套(8)。

6.根据权利要求5所述的防水装饰板加工用等距裁切装置,其特征在于,所述弹性锁止机构包括固定在导向杆(7)上的固定板(11),固定板(11)与支撑架II(14)之间固定有限位弹簧(10),导向杆(7)侧壁均匀固定有若干个卡接楔块(9),滑动套(8)内铰接有与卡接楔块(9)抵接的卡板(25),卡板(25)与滑动套(8)之间固定连接有抵推弹簧(24)。
