专利号: 2019222045987
申请人: 河南和兴工程建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

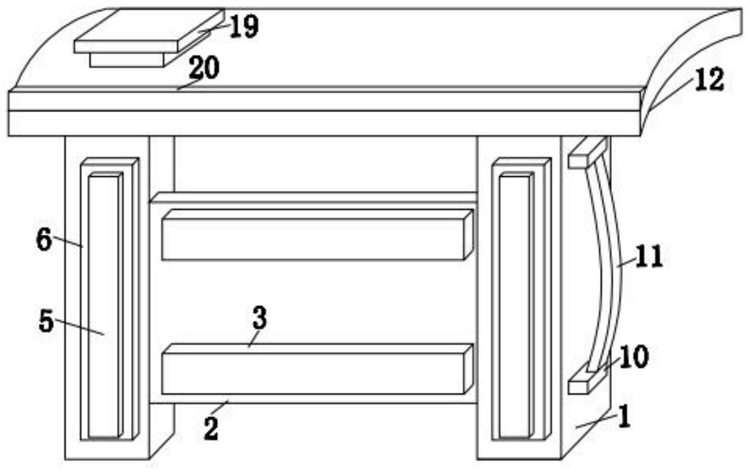

1.一种公路桥梁安全防撞护栏装置,包括支撑座(1),其特征在于:所述支撑座(1)设置有两个,两个所述支撑座(1)的表面均固定安装有固定盒(6),所述固定盒(6)的内部开设有固定槽(8),所述固定槽(8)的内部固定安装有弹簧(9),所述弹簧(9)的一端延伸出固定槽(8)并固定连接有连接柱(7),所述连接柱(7)的一端固定连接有第二缓冲板(5),两个所述支撑座(1)之间固定设置有第一缓冲板(2),所述第一缓冲板(2)的表面固定安装有缓冲垫(3),所述第一缓冲板(2)的内部设置有缓冲网(4),所述支撑座(1)的侧面固定设置有两个固定块(10),两个所述固定块(10)之间固定连接有防护杆(11);

所述支撑座(1)的内部固定安装有第一固定杆(13)和第二固定杆(14),所述支撑座(1)的内部固定安装有第一连接杆(17),所述第一连接杆(17)的顶部固定连接有连接环(16),所述连接环(16)的表面套接有第二连接杆(15),所述第二连接杆(15)与第一固定杆(13)和第二固定杆(14)固定连接;

所述支撑座(1)的顶部固定安装有支撑块(18),所述支撑块(18)的顶部固定连接有挡雨板(12),所述挡雨板(12)的顶部固定安装有太阳能板(19),所述挡雨板(12)顶部的前端固定安装有警示灯(20)。

2.根据权利要求1所述的一种公路桥梁安全防撞护栏装置,其特征在于:所述第二缓冲板(5)和缓冲垫(3)为防震缓冲胶垫组成,且第二缓冲板(5)和缓冲垫(3)之间的夹角为九十度。

3.根据权利要求1所述的一种公路桥梁安全防撞护栏装置,其特征在于:所述防护杆(11)为曲形杆,且防护杆(11)为向外弯曲。

4.根据权利要求1所述的一种公路桥梁安全防撞护栏装置,其特征在于:所述支撑座(1)下半部分为锥形,且支撑座(1)下半部分位于地面以下。

5.根据权利要求1所述的一种公路桥梁安全防撞护栏装置,其特征在于:

所述第一固定杆(13)和第二固定杆(14)相互垂直放置,且第一固定杆(13)和第二固定杆(14)位于第二连接杆(15)的两侧。

6.根据权利要求1所述的一种公路桥梁安全防撞护栏装置,其特征在于:

所述太阳能板(19)的底部设置有蓄电池,所述太阳能板(19)的输出端电连接有蓄电池的输入端,且蓄电池的输出端电连接有警示灯(20)的输入端。
