专利号: 2019222053165
申请人: 河南和兴工程建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

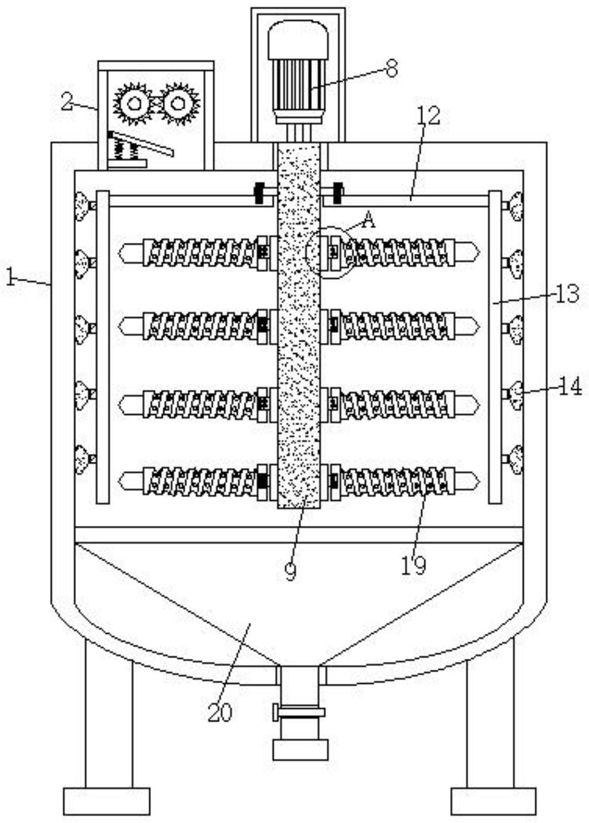

1.一种公路桥梁预制梁板混凝土废料处理装置,包括机体(1),其特征在于:所述机体(1)顶部的一侧固定连接有延伸至机体(1)内部的进料漏斗(2),所述进料漏斗(2)的内部设置有第一粉碎辊(3),所述进料漏斗(2)内壁的一侧通过活动轴(4)活动设置有位于第一粉碎辊(3)正下方的滑板(5),所述滑板(5)的底部固定连接有伸缩弹簧(6),所述机体(1)的顶部位于进料漏斗(2)的右侧面固定连接有粉碎电机(8),所述粉碎电机(8)的输出轴固定连接有延伸至机体(1)内部的旋转杆(9),所述旋转杆(9)的两侧均固定连接有连接件(10),两个所述连接件(10)的表面均通过第一螺栓(11)螺纹连接有固定杆(12),两个所述固定杆(12)远离旋转杆(9)的一端均固定连接有支撑杆(13);

所述旋转杆(9)表面的两侧且位于连接件(10)的正下方固定连接有第一支撑块(15),所述第一支撑块(15)远离旋转杆(9)的一端固定连接有放置块(16),所述放置块(16)的正面通过第二螺栓(17)螺纹连接有第二支撑块(18),所述第二支撑块(18)的一侧固定连接有第二粉碎辊(19),所述机体(1)的内部位于旋转杆(9)的正下方设置有下料漏斗(20)。

2.根据权利要求1所述的一种公路桥梁预制梁板混凝土废料处理装置,其特征在于:两个所述支撑杆(13)的背离面均螺纹连接有刮刀(14),且刮刀(14)远离支撑杆(13)的一端与机体(1)的内壁搭接。

3.根据权利要求1所述的一种公路桥梁预制梁板混凝土废料处理装置,其特征在于:所述第二支撑块(18)的正面开设有固定槽,且固定槽的规格与放置块(16)的规格相适配。

4.根据权利要求1所述的一种公路桥梁预制梁板混凝土废料处理装置,其特征在于:所述进料漏斗(2)内壁的一侧且位于活动轴(4)的下方固定连接有放置板(7),所述伸缩弹簧(6)的底端固定连接在放置板(7)的上表面。

5.根据权利要求1所述的一种公路桥梁预制梁板混凝土废料处理装置,其特征在于:所述下料漏斗(20)的底部固定连接有延伸至机体(1)底部的出料管,且出料管的表面设置有阀门。

6.根据权利要求1所述的一种公路桥梁预制梁板混凝土废料处理装置,其特征在于:所述连接件(10)和固定杆(12)的表面均开设有第一螺栓(11)相适配的螺纹孔,所述机体(1)的正面通过合页活动连接有柜门。
