专利号: 2019222086154
申请人: 苏州工业园区科海机电工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

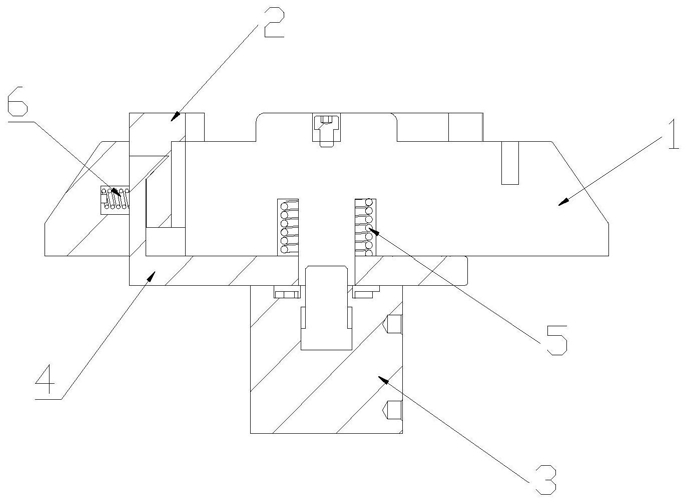

1.一种用于贴膜部件生产加工用快速定位工装,定位工装包括工装底座(1),其特征在于,所述工装底座(1)包括圆形底座主体(11),圆形底座主体(11)上设有阵列分布的安装孔(12),圆形底座主体(11)的下方设有弹性件安装孔(13),弹性件安装孔(13)内设有连接柱(14);

所述圆形底座主体(11)上设有阵列分布的放置孔(15),放置孔(15)的两侧均设有方形滑槽(16),放置孔(15)内设有方形沉孔(17),方形沉孔(17)内设有对称分布的第一弹性件连接块(18);

所述圆形底座主体(11)上设有阵列分布的定位夹块(2),定位夹块(2)包括位于放置孔(15)内的定位夹块主体(21),定位夹块主体(21)上设有接触块(22),定位夹块主体(21)的一侧设有第二弧形接触面(23),另一侧设有方形槽(26),接触块(22)的一侧设有第三弧形接触面(24);

所述定位夹块主体(21)上设有对称分布的滑块(25),方形槽(26)内设有三角形控制孔(27),三角形控制孔(27)包括倾斜的第一接触面(28),定位夹块主体(21)上、方形槽(26)的两侧均设有第二弹性件连接块(29);

所述定位夹块(2)上设有对称分布的第一弹性件(6);

所述工装底座(1)的下方设有控制件(4),控制件(4)包括圆形连接主体(41),圆形连接主体(41)上设有贯穿孔(42),圆形连接主体(41)上设有阵列分布的第一连接块(43),第一连接块(43)的一端与圆形连接主体(41)紧固连接,另一端垂直设有第二连接块(44),第二连接块(44)上设有三角形触动块(45),三角形触动块(45)的下方设有倾斜的第二接触面(46),第二连接块(44)位于方形槽(26)内;

所述控制件(4)的下方设有液压缸(3),弹性件安装孔(13)内设有第二弹性件(5)。

2.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述放置孔(15)靠近圆形底座主体(11)中心的一侧设有第一弧形接触面(151)。

3.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述第一弹性件(6)的一端与第一弹性件连接块(18)紧固连接,另一端与第二弹性件连接块(29)紧固连接。

4.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述第二接触面(46)位于三角形控制孔(27)内。

5.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述第一接触面(28)与第二接触面(46)接触配合。

6.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述液压缸(3)与圆形连接主体(41)紧固连接。

7.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述液压缸(3)的输出轴穿过贯穿孔(42)与连接柱(14)紧固连接。

8.根据权利要求1所述的一种用于贴膜部件生产加工用快速定位工装,其特征在于,所述第二弹性件(5)的一端与弹性件安装孔(13)内壁紧固连接,另一端与圆形连接主体(41)紧固连接。
