专利号: 201922220230X
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

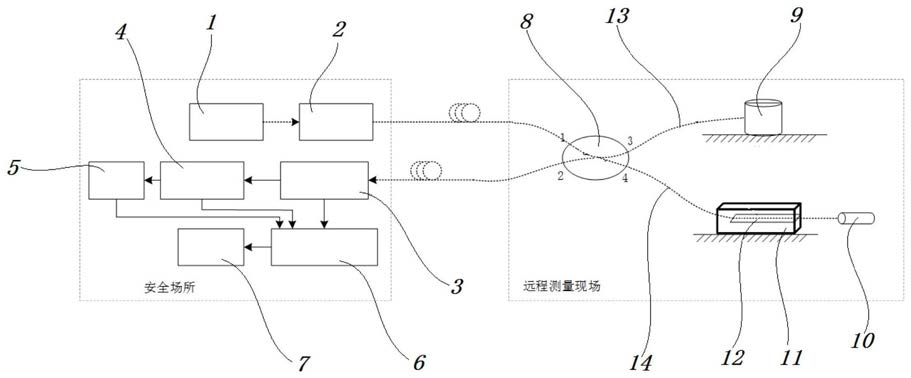

1.一种远程外调制光纤干涉振动测量装置,其特征在于,包括,激光发射装置、光纤耦合器、光纤干涉仪主体结构和处理装置,激光发射装置和光纤耦合器之间、光纤干涉仪主体结构和光纤耦合器之间、光纤耦合器和处理装置之间均使用光纤连接;

其中,所述光纤干涉仪主体结构包括壳体和压电弹片,压电弹片的一端固定在壳体,另一端悬空,壳体固定在基岩,光纤干涉仪主体结构和光纤耦合器之间的光纤固定于压电弹片;当环境振动发生时,壳体带动压电弹片产生振动。

2.如权利要求1所述的远程外调制光纤干涉振动测量装置,其特征在于,所述激光发射装置包括激光器和隔离器,激光器发射的激光能经过隔离器,隔离器和所述光纤耦合器之间通过光纤连接。

3.如权利要求1所述的远程外调制光纤干涉振动测量装置,其特征在于,当光纤耦合器包括一个时,所述激光发射装置、所述光纤干涉仪主体结构和所述处理装置均连接于同一个光纤耦合器。

4.如权利要求3所述的远程外调制光纤干涉振动测量装置,其特征在于,所述光纤耦合器具有第一端口、第二端口、第三端口和第四端口,光纤耦合器的第一端口通过光纤和所述激光发射装置连接,光纤耦合器的第二端口通过光纤连接处理装置;光纤耦合器的第三端口连接传感臂光纤,光纤耦合器的第四端口连接参考臂光纤;所述参考臂光纤固定于所述压电弹片。

5.如权利要求4所述的远程外调制光纤干涉振动测量装置,其特征在于,所述传感臂光纤包括非敏感部和敏感部,非敏感部光纤用于光信号的传输介质,敏感部光纤缠绕在振动探头,振动探头固定在基岩以感知环境振动;

参考臂光纤包括非敏感部和敏感部,非敏感部光纤用于光信号的传输介质,敏感部光纤固定在压电弹片上,实现参考臂光纤长度变化。

6.如权利要求4所述的远程外调制光纤干涉振动测量装置,其特征在于,所述传感臂光纤的末端连接振动探头,所述参考臂光纤的末端和所述传感臂光纤的末端设置法拉第旋镜,来自于传感臂光纤和参考臂光纤的光波均能够被法拉第旋镜反射。

7.如权利要求1所述的远程外调制光纤干涉振动测量装置,其特征在于,当光纤耦合器包括两个时,光纤耦合器包括第一光纤耦合器和第二光纤耦合器,所述激光发射器连接第一光纤耦合器,所述光纤干涉仪主体结构同时连接第一光纤耦合器和所述第二光纤耦合器,所述处理装置连接第二光纤耦合器。

8.如权利要求7所述的远程外调制光纤干涉振动测量装置,其特征在于,所述第一光纤耦合器具有第一端口、第二端口、第三端口和第四端口,第一光纤耦合器的第一端口通过光纤和所述激光发射装置连接,第一光纤耦合器的第二端口空置,第一光纤耦合器的第三端口连接传感臂光纤,第一光纤耦合器的第四端口连接参考臂光纤;

所述第二光纤耦合器具有第一端口、第二端口、第三端口和第四端口,第二光纤耦合器的第一端口空置,第二光纤耦合器的第二端口连接处理装置,第二光纤耦合器的第三端口连接参考臂光纤,第二光纤耦合器的第四端口连接传感臂光纤。

9.如权利要求1所述的远程外调制光纤干涉振动测量装置,其特征在于,所述处理装置包括光电探测器、窄带滤波器、相位解调模块、倍频器和处理器,光电探测器同时电连接窄带滤波器和相位解调模块,窄带滤波器同时连接倍频器和相位解调模块,倍频器连接相位解调模块,相位解调模块还连接处理器。
