专利号: 2019222247118
申请人: 陈延艳
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

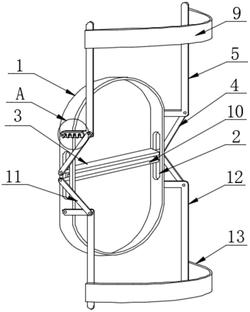

1.一种兽医用开口器,包括套圈(1),其特征在于:所述套圈(1)两侧壁均设有第一条形孔(2),所述套圈(1)内部设有第一横杆(3),所述第一横杆(3)两端分别贯穿两侧的第一条形孔(2)并延伸出套圈(1)两侧,所述第一横杆(3)两端均设有第一支杆(4),所述第一支杆(4)底端与第一横杆(3)通过旋转轴连接,所述第一支杆(4)顶端设有第一拐杆(5),所述第一支杆(4)顶端与第一拐杆(5)拐角处通过旋转轴连接,所述第一拐杆(5)包括第一长杆(14)和第一短杆(15),所述第一短杆(15)上设有第二条形孔(6),所述第一短杆(15)外侧设有卡板(7),所述卡板(7)一端与第一短杆(15)一端通过旋转轴连接,两个所述第一条形孔(2)顶部均设有短轴(8),所述短轴(8)与套圈(1)外侧壁固定连接,所述短轴(8)贯穿第二条形孔(6)且与卡板(7)卡接,所述第一拐杆(5)顶部一侧设有上固定带(9),所述上固定带(9)两端分别与两个第一拐杆(5)顶部固定连接;

所述第一横杆(3)底部设有第二横杆(10),所述第二横杆(10)两端分别贯穿两侧的第一条形孔(2)并延伸出套圈(1)两侧,所述第二横杆(10)两端均设有第二支杆(11),所述第二支杆(11)顶端与第二横杆(10)通过旋转轴连接,所述第二支杆(11)底端设有第二拐杆(12),所述第二支杆(11)底端与第二拐杆(12)拐角处通过旋转轴连接,所述第二拐杆(12)包括第二短杆(16)和第二长杆(17),所述第二短杆(16)一端与套圈(1)外侧壁通过旋转轴连接,所述第二拐杆(12)底部一侧设有下固定带(13),所述下固定带(13)两端分别与两个第二拐杆(12)底部固定连接。

2.根据权利要求1所述的一种兽医用开口器,其特征在于:所述第一横杆(3)和第二横杆(10)均由钢材质制成,且表面均固定设有硅胶保护层。

3.根据权利要求1所述的一种兽医用开口器,其特征在于:所述第二支杆(11)的长度等于第二短杆(16)与套圈(1)连接处到第一条形孔(2)底端的距离与第二短杆(16)的长度之和。

4.根据权利要求1所述的一种兽医用开口器,其特征在于:所述第一拐杆(5)和第二拐杆(12)的横截面均设置为L形,所述第一长杆(14)与第一短杆(15)设置为一体化且垂直分布,所述第二长杆(17)与第二短杆(16)设置为一体化且垂直分布。

5.根据权利要求1所述的一种兽医用开口器,其特征在于:所述卡板(7)上设有数个U形槽口,数个所述U形槽口呈线性阵列分布。

6.根据权利要求1所述的一种兽医用开口器,其特征在于:所述第一支杆(4)与第一拐杆(5)的间距大于卡板(7)的厚度。

7.根据权利要求1所述的一种兽医用开口器,其特征在于:所述上固定带(9)和下固定带(13)由不锈钢材质制成,且边缘作圆角处理。
