专利号: 2019222291657
申请人: 庄绍泉
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

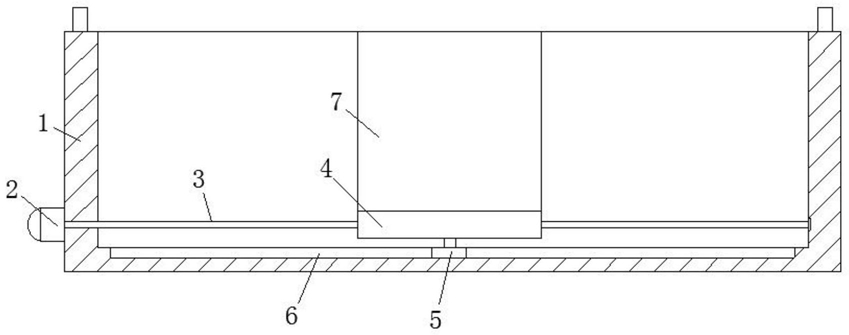

1.一种桥梁施工平台,包括施工吊篮(1),其特征在于:所述施工吊篮(1)的顶部固定安装有相对设置的拉环,所述施工吊篮(1)的底部左侧固定安装有电机(2),所述电机(2)与施工吊篮(1)贴合面固定安装有螺杆(3),所述螺杆(3)活动插接在施工吊篮(1)的左侧,且螺杆(3)的右端通过轴承安装在施工吊篮(1)的右侧内壁下方,所述螺杆(3)上螺纹连接有导向板(4),所述导向板(4)的底部固定安装有相对设置的定位滑块(5),所述施工吊篮(1)的内部底端相对定位滑块(5)的位置开设有相对设置的定位滑槽(6),所述定位滑块(5)活动卡接在定位滑槽(6)中。

2.如权利要求1所述的一种桥梁施工平台,其特征在于:所述导向板(4)的顶部固定安装有施工站立装置(7),所述施工站立装置(7)包括升降底座(8),所述升降底座(8)固定安装在导向板(4)的顶部,所述升降底座(8)的顶部开设有收纳槽(9),所述收纳槽(9)位于升降底座(8)顶部四周和中心位置,四周所述收纳槽(9)的内部底端固定安装有伸缩杆(10)。

3.如权利要求2所述的一种桥梁施工平台,其特征在于:中部所述收纳槽(9)的内部底端固定安装有电动推杆(11),所述伸缩杆(10)和电动推杆(11)的顶端固定连接在施工平台(12)的底部,所述施工平台(12)的顶部固定安装有安全围栏(13),所述安全围栏(13)内壁一侧中部位置固定安装有座椅板,所述施工平台(12)的顶部右侧开设有导向槽。

4.如权利要求3所述的一种桥梁施工平台,其特征在于:所述安全围栏(13)的右侧放置有锁定门板(14),所述锁定门板(14)底部相对导向槽的位置固定安装有限位卡块(15),所述限位卡块(15)活动插接在导向槽中,所述锁定门板(14)的安全围栏(13)对接面通过销杆(16)插接形成固定。

5.如权利要求3所述的一种桥梁施工平台,其特征在于:所述安全围栏(13)的顶部右侧前方开设有放置空腔(17),所述安全围栏(13)、放置空腔(17)和锁定门板(14)相对位置开设有定位孔,且定位孔中活动插接有锁定杆(18),所述锁定杆(18)上固定安装有限位推盘(19),所述锁定杆(18)上套接有弹簧套(20)。

6.如权利要求5所述的一种桥梁施工平台,其特征在于:所述弹簧套(20)位于限位推盘(19)的左侧,所述弹簧套(20)的一端固定连接在放置空腔(17)的左侧内壁上,且弹簧套(20)的另一端固定连接在限位推盘(19)的左壁上,所述弹簧套(20)的外径小于限位推盘(19)的外径。
