专利号: 2019222310709
申请人: 上海满江洪会展服务有限公司
专利类型:其他
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-09-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

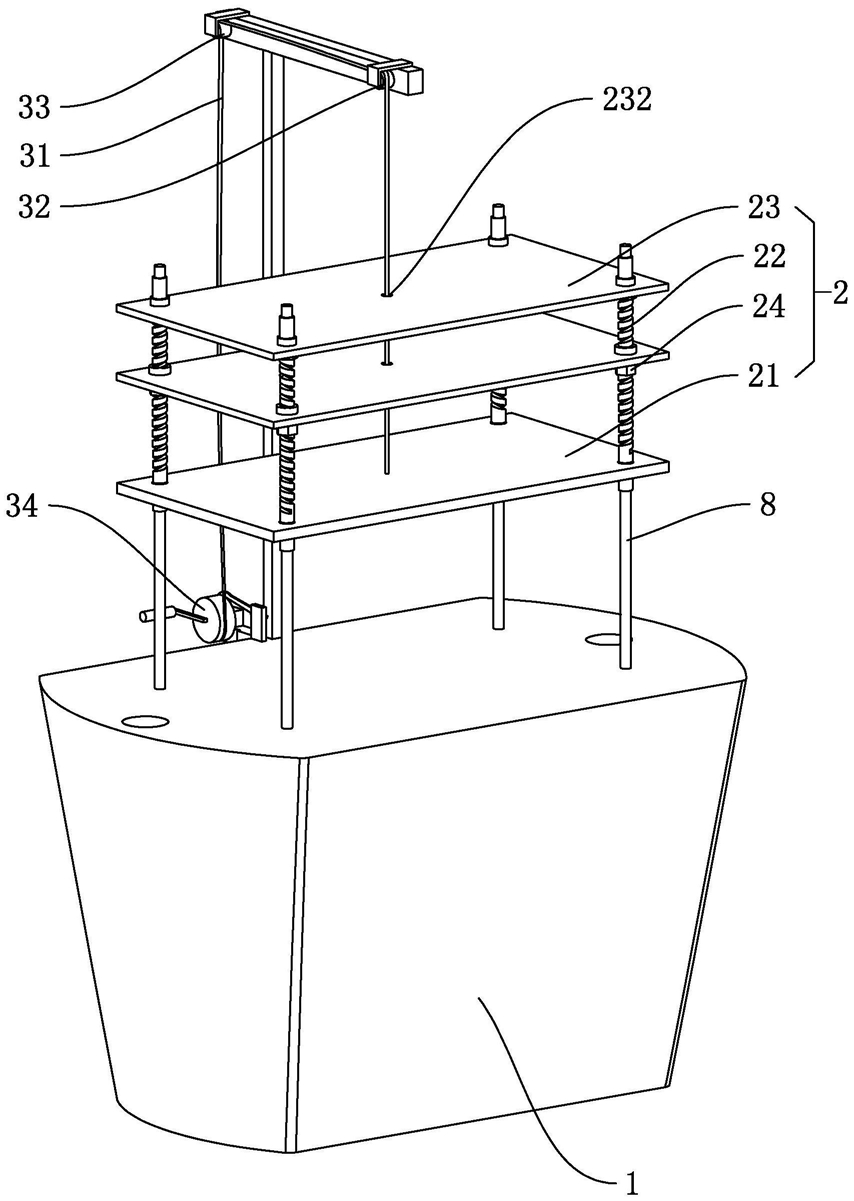

1.一种简易式升降中岛展示柜,包括柜体(1),其特征在于,所述柜体(1)上升降设置有用于摆放产品的支撑架(2),所述柜体(1)上设置有用于驱动支撑架(2)升降运动的驱动组件(3);所述驱动组件(3)包括绳体(31)、第一定滑轮(32)和摇轮(34),所述柜体(1)上设置有定轮架(4),所述第一定滑轮(32)转动连接在定轮架(4)上,且所述第一定滑轮(32)位于支撑架(2)的上方,所述摇轮(34)转动连接在柜体(1)上,所述绳体(31)的一端固定在支撑架(2)上,所述绳体(31)的中间部分绕过第一定滑轮(32),所述绳体(31)的另一端固定在摇轮(34)上;所述摇轮(34)上设置有棘轮(5),所述摇轮(34)的轴线与棘轮(5)的轴线共线,所述柜体(1)上转动连接有与棘轮(5)卡接配合棘爪(6),所述棘爪(6)钩连有拉簧(7),所述拉簧(7)的另一端钩连在柜体(1)上;所述支撑架(2)包括支撑底板(21)、滑移杆和支撑板(23),所述滑移杆竖直固定设置支撑底板(21)上,所述支撑板(23)设置有多个,任一所述支撑板(23)由上至下套设在滑移杆上并形成滑移配合,任一所述支撑板(23)均开设有绳孔(232),所述绳体(31)远离摇轮(34)的一端穿过绳孔(232),并固定在支撑底板(21)上,任一所述支撑板(23)与滑移杆之间设置有紧固件;所述滑移杆为螺纹杆(22),所述紧固件设置有螺纹套(24),所述螺纹套(24)设在螺纹杆(22)上,且所述螺纹套(24)位于支撑板(23)的下方;所述螺纹杆(22)呈中空设置,所述柜体(1)上竖直设置有导向杆(8),所述螺纹杆(22)套设在导向杆(8)上并形成滑移配合;所述导向杆(8)通过螺纹连接固定在柜体(1)上。

2.根据权利要求1所述的一种简易式升降中岛展示柜,其特征在于,所述柜体(1)的内部设置有储物格(11)。
