专利号: 2019222385527
申请人: 李秀彬
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

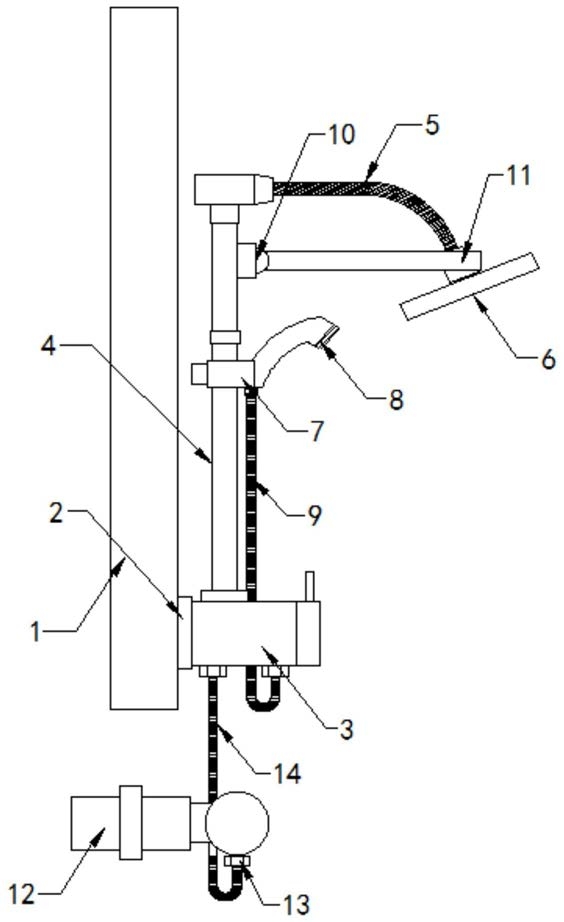

1.一种便于调节的淋浴柱,包括面板(1)、底座(2)、转换阀(3)、淋浴柱(4)、淋浴顶喷(6)、花洒(8)、角度调节座(10)、安装座(12)和可调节固定夹(15),其特征在于,所述面板(1)的表面一体化设置有调节槽(101),所述面板(1)的正面设置有底座(2),所述底座(2)的上端安装有转换阀(3),所述转换阀(3)的底部一端一体化设置有第一接头(301),所述转换阀(3)底部靠近第一接头(301)的一端一体化设置有第二接头(302),所述转换阀(3)的正面设置有调节阀(303),所述转换阀(3)的上端安装有淋浴柱(4),所述淋浴柱(4)的末端安装有第一连接管(5),所述第一连接管(5)的另一端安装有淋浴顶喷(6),所述淋浴柱(4)的中间通过螺栓固定安装有固定架(7),所述固定架(7)的内侧放置有花洒(8),所述花洒(8)的下端固定安装有花洒管(9),且所述花洒管(9)与第二接头(302)固定连接,所述淋浴柱(4)的上端处通过螺栓固定安装有角度调节座(10),所述角度调节座(10)的右端固定连接有支架(11),所述面板(1)的下端配套设置有安装座(12),所述安装座(12)的右侧下端一体化设置有主接头(13),所述主接头(13)的外端固定安装有主连接管(14),且所述主连接管(14)与第一接头(301)固定连接,所述底座(2)的正面下端处通过螺栓固定安装有可调节固定夹(15)。

2.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述安装座(12)与外部水源通水管相连接,且第一连接管(5)、花洒管(9)和主连接管(14)均为软管,第一连接管(5)、花洒管(9)和主连接管(14)均余出一定长度。

3.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述支架(11)呈横向设置,延伸至淋浴柱(4)的右侧外端,且淋浴顶喷(6)卡接在支架(11)的内侧。

4.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述淋浴顶喷(6)通过角度调节座(10)与淋浴柱(4)之间呈活动连接。

5.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述调节槽(101)设置有两组,分别位于面板(1)的左右两侧,且调节槽(101)呈竖直设置。

6.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述底座(2)的内侧嵌入设置在调节槽(101)的内侧,且底座(2)通过调节槽(101)与面板(1)呈活动连接。

7.根据权利要求1所述的便于调节的淋浴柱,其特征在于,所述可调节固定夹(15)设置有两组,分别位于底座(2)的左右两侧,且可调节固定夹(15)为G字夹,可调节固定夹(15)延伸至面板(1)的侧面。
