专利号: 2019222391759
申请人: 陈霜玲
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

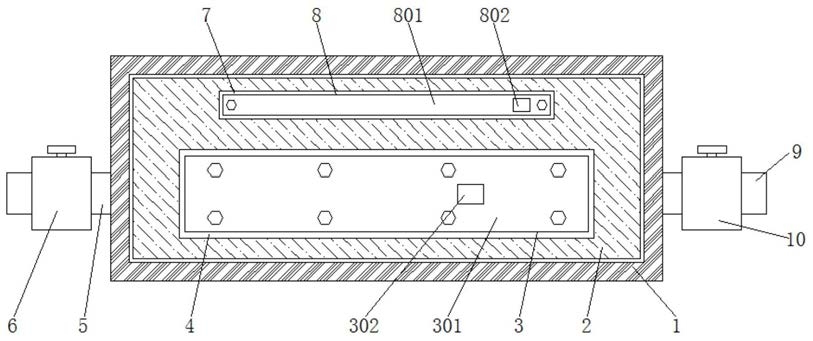

1.一种使用寿命长的热水器,包括防护罩(1)、机体(2)、出水管(5)、出水阀(6)和水箱(11),其特征在于:所述防护罩(1)的内部设置有机体(2),且机体(2)的内部设置有水箱(11),所述机体(2)内部一侧的拐角位置处固定连接有出水管(5),且出水管(5)的一端延伸至防护罩(1)的外部,所述防护罩(1)外部出水管(5)的外壁上设置有出水阀(6),所述机体(2)内部另一侧的拐角位置处固定连接有进水管(9),且进水管(9)的一端延伸至防护罩(1)的外部,所述防护罩(1)外部的进水管(9)外壁上设置有进水阀(10),所述水箱(11)的底部设置有加热机构(3),所述加热机构(3)的内部依次设置有主固定板(301)、主电源接口(302)、主卡接板(303)、主连接板(304)以及加热管(305),所述加热管(305)靠近主连接槽(13)的一端均固定连接有主连接板(304),且主连接板(304)的一端延伸至主卡接槽(12)的内部并固定连接有主卡接板(303),所述水箱(11)的顶部设置有杀菌机构(8)。

2.根据权利要求1所述的一种使用寿命长的热水器,其特征在于:所述机体(2)内部水箱(11)底部的一侧设置有主连接槽(13),所述机体(2)内部主连接槽(13)远离水箱(11)的一侧设置有主卡接槽(12),所述机体(2)内部主卡接槽(12)靠近主连接槽(13)的一侧设置有主密封槽(14),且主密封槽(14)的内部设置有主密封片(15),所述机体(2)内部主卡接槽(12)远离主连接槽(13)的一侧设置有主固定槽(4),且主固定槽(4)内部靠近机体(2)的一侧设置有主密封垫(16)。

3.根据权利要求1所述的一种使用寿命长的热水器,其特征在于:所述机体(2)内部水箱(11)顶部的一侧设置有副连接槽(19),所述机体(2)内部副连接槽(19)远离水箱(11)的一侧设置有副卡接槽(17),所述机体(2)内部副卡接槽(17)靠近副连接槽(19)的一侧设置有副密封槽(18),且副密封槽(18)的内部设置有副密封片(20),所述机体(2)内部副卡接槽(17)远离副连接槽(19)的一侧设置有副固定槽(7),且副固定槽(7)内部靠近机体(2)的一侧设置有副密封垫(21)。

4.根据权利要求1所述的一种使用寿命长的热水器,其特征在于:所述主卡接板(303)的一端延伸至主固定槽(4)的内部并固定连接有主固定板(301),所述主固定板(301)通过固定螺钉与机体(2)固定连接,所述主固定板(301)内部靠近进水管(9)的一侧固定连接有主电源接口(302)。

5.根据权利要求1所述的一种使用寿命长的热水器,其特征在于:所述杀菌机构(8)的内部依次设置有副固定板(801)、副电源接口(802)、副卡接板(803)、副连接板(804)、透明罩(805)以及紫外线杀菌灯(806),所述副连接板(804)靠近加热管(305)的一侧固定连接有等间距的紫外线杀菌灯(806)。

6.根据权利要求5所述的一种使用寿命长的热水器,其特征在于:所述副连接板(804)的一端延伸至副卡接槽(17)的内部并固定连接有副卡接板(803),所述副连接板(804)的外侧设置有透明罩(805),且透明罩(805)的一端与副卡接板(803)固定连接,所述副卡接板(803)的一端延伸至副固定槽(7)的内部并固定连接有副固定板(801),所述副固定板(801)内部靠近进水管(9)的一侧固定连接有副电源接口(802)。
