专利号: 2019222417265
申请人: 益阳天华两栖车艇有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

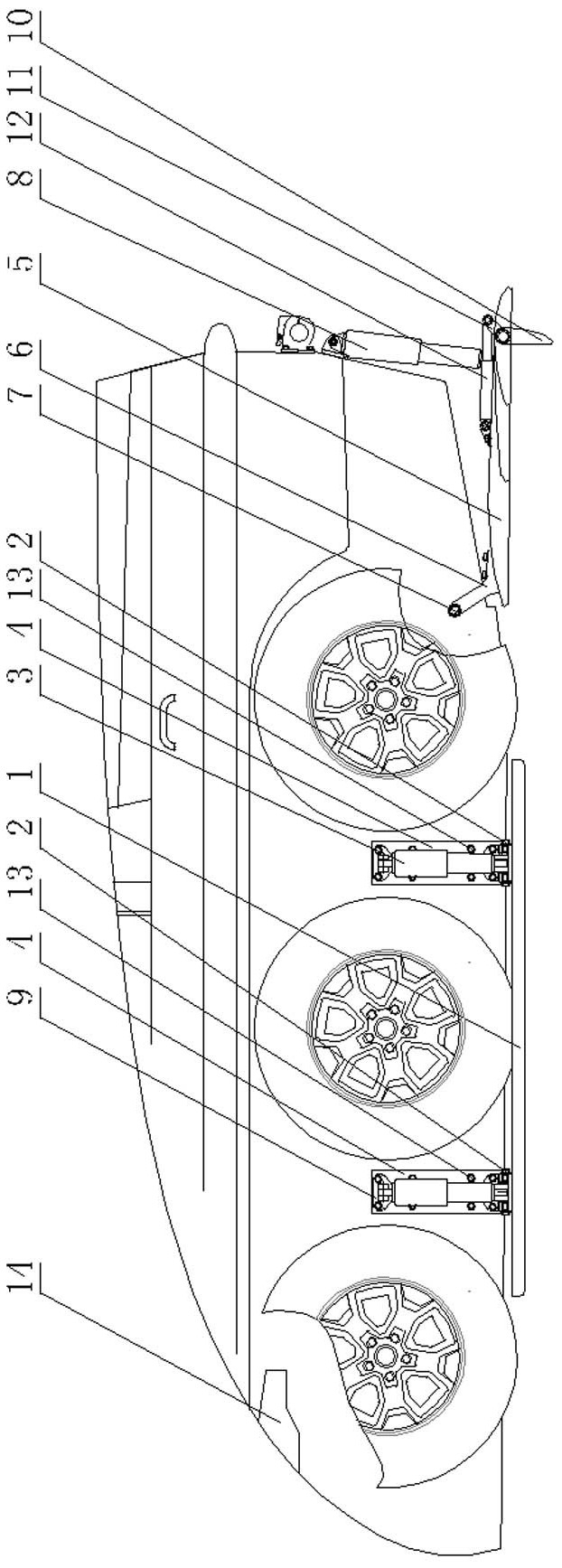

1.一种水陆两栖车艇的减阻增速装置,它包括滑水板(1)、铰链(2)、滑水板油缸(3)、控制臂(4)、多功能水翼(5)、连接板(6)、芯轴(7)、水翼油缸(8)、油缸座(9)、阻流板(10)、转臂(11)、推杆油缸(12)、紧固螺栓(13)和控制器总成(14),其特征是滑水板(1)经两铰链(2)和两滑水板油缸(3)及油缸座(9)有序安装在两控制臂(4)上、两控制臂(4)经紧固螺栓(13)分别有序固装在车体两侧的预设位置上,多功能水翼(5)的两前端分别与两连接板(6)有序连接、经两芯轴(7)有序活装在车体后下部两侧的预设位置上,多功能水翼(5)的后端经水翼油缸(8)及油缸座(9)与车体尾部端面有序连接、油缸座(9)经紧固螺栓(13)有序固装在车体尾部的预设位置上,多功能水翼(5)后部两边分别设装有两阻流板(10)、并在其上表面上有序设装有两推杆油缸(12)、转臂(11)的一端固装在阻流板(10)上、另一端有序与推杆油缸(12)相接、推杆油缸(12)伸出后、经转臂(11)可推动与之相接的阻流板(10)迅速旋转90度、使其由初始的水平状态变成垂直向下状态,滑水板(1)和多功能水翼(5)的纵向截面均为机翼形状、可使流经其上下表面的水流产生显著的压力差、因而能持续产生水升动力,滑水板(1)和多功能水翼(5)打开后,在喷水泵强大推力作用下,可促使车体前部上翘、并迅速出现“有利冲角”,其持续产生的巨大水升力、可将大部分车体向上托出水面、使两栖车艇迅速进入并持续保持高速滑行状态。

2.根据权利要求1所述的一种水陆两栖车艇的减阻增速装置,其特征是阻流板(10)具

有显著“增加水阻力”、“减少水面转弯半径”和“水面紧急制动”三重特殊功能,通过控制器总成(14)、可使设装在多功能水翼(5)上某一边的推杆油缸(12)伸出、推动与之相连的转臂(11)有序旋转90度、从而带动与之相接的阻流板(10)同步产生旋转、使其由初始的水平状态变成垂直向下状态、由此产生的水阻力可迅速改变车辆的水面运行方向、从而可显著减少车辆的水面转弯半径,而当设装在多功能水翼(5)后部两边的两个推杆油缸(12)同时伸出、推动两转臂(11)同时有序旋转90度,使两阻流板(10)同时由初始的水平状态变成垂直向下状态,则因其产生的巨大水阻力可使车辆迅速停止水面运行。
