专利号: 2019222423251
申请人: 苏州普未鲲合智慧能源发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

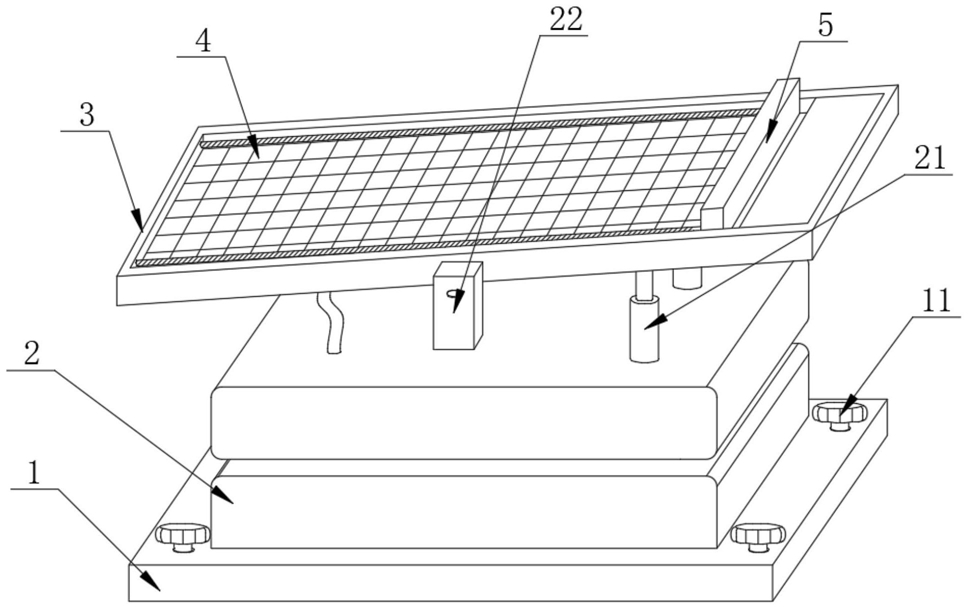

1.一种高效储能太阳能发电组件,包括安装板(1),其特征在于:所述安装板(1)的顶部固定安装有固定板(2),所述固定板(2)的顶部两侧固定安装有固定架(22),两个所述固定架(22)的顶部之间转动连接有固定框(3),所述固定框(3)的内壁间设有连接机构(6),所述连接机构(6)的内部设有,所述固定板(2)的顶部固定安装有电动推杆(21),所述电动推杆(21)的顶部与固定框(3)的底部铰接,所述固定框(3)的两侧内壁间固定安装有隔板(31),所述隔板(31)远离连接机构(6)的一侧设有清理机构(5);

所述连接机构(6)包括第一连接杆(61),所述第一连接杆(61)的中间位置处固定安装有第二连接杆(62),所述第一连接杆(61)和第二连接杆(62)的两侧均开设有凹槽(64),太阳能板(4)的外周侧均一体成型有凸块(41),所述凸块(41)与凹槽(64)卡接配合,所述第一连接杆(61)和第二连接杆(62)的两端固定安装有插销(65),且所述插销(65)的外部固定套装有固定块(63),所述固定块(63)的一侧贯穿开设有三组安装孔(631),所述安装孔(631)与插销(65)相适配,且所述固定块(63)和太阳能板(4)之间通过安装孔(631)与螺栓配合连接,且所述固定块(63)的外侧固定嵌装在固定框(3)的内壁间;

所述清理机构(5)包括丝杆(55),所述丝杆(55)的两端活动嵌装在步进电机(51)的两侧壁之间,且所述丝杆(55)的数量有两组,两组所述丝杆(55)关于固定框(3)的中心面呈对称设置,两组所述丝杆(55)的杆壁外均活动套装有滑块(56),两个所述滑块(56)之间固定安装有清洁刷(57)。

2.根据权利要求1所述的一种高效储能太阳能发电组件,其特征在于:所述隔板(31)远离连接机构(6)的一侧固定安装有步进电机(51),所述步进电机(51)的输出轴外固定套装有第一带轮(52)。

3.根据权利要求2所述的一种高效储能太阳能发电组件,其特征在于:所述丝杆(55)的杆壁外固定套装有第二带轮(53),所述第二带轮(53)与第一带轮(52)之间设有皮带(54)。

4.根据权利要求1所述的一种高效储能太阳能发电组件,其特征在于:所述固定框(3)的内壁顶部之间固定嵌装有玻璃板(32),所述玻璃板(32)位于太阳能板(4)的顶部,且所述玻璃板(32)的顶部与清洁刷(57)的底部挤压接触。

5.根据权利要求1所述的一种高效储能太阳能发电组件,其特征在于:所述第二连接杆(62)与第一连接杆(61)垂直设置,且所述第一连接杆(61)与第二连接杆(62)组成十字形结构。

6.根据权利要求1所述的一种高效储能太阳能发电组件,其特征在于:所述太阳能板(4)的数量有四个,且四个所述太阳能板(4)均嵌设于第一连接杆(61)和第二连接杆(62)所形成的安装区之间。

7.根据权利要求2所述的一种高效储能太阳能发电组件,其特征在于:所述电动推杆(21)和步进电机(51)的电性输入端均与太阳能板(4)的电性输出端通过导线电性连接。

8.根据权利要求1所述的一种高效储能太阳能发电组件,其特征在于:所述安装板(1)的顶部拐角处均贯穿安装有安装螺栓(11)。
