专利号: 2019222427498
申请人: 苏州菲格尔曼自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

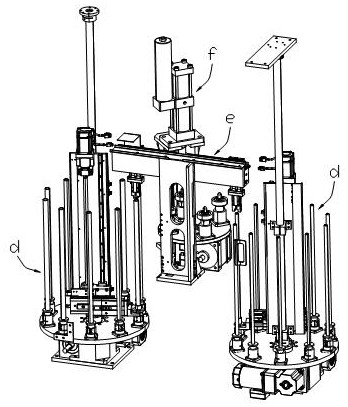

1.一种滚针轴承与塑料齿轮组装装置,其特征在于:包括滚针轴承备料机构、塑料齿轮备料机构、位于所述滚针轴承备料机构和塑料齿轮备料机构之间的产品夹取机构、组装旋转台以及压合机构,所述组装旋转台的边缘设置有四个用于承载产品的弹性定位柱座,所述滚针轴承备料机构和塑料齿轮备料机构分别用于提供滚针轴承和塑料齿轮,所述产品夹取机构用于将所述滚针轴承和塑料齿轮依次送至所述弹性定位柱座上,所述压合机构用于以压合方式组装所述弹性定位柱座上的所述滚针轴承和塑料齿轮。

2.根据权利要求1所述的滚针轴承与塑料齿轮组装装置,其特征在于:滚针轴承备料机构/塑料齿轮备料机构包括旋转台、定位柱、辅助治具以及夹持升降组件,所述旋转台的边缘均匀地设置有多个所述定位柱,所述定位柱上套设有一所述辅助治具,所述定位柱用于定位套设于其上的多个产品,且所述的多个产品沿所述定位柱的轴向排列,所述辅助治具用于承载位于所述定位柱上的最下方的产品,所述夹持升降组件用于夹持所述辅助治具以带动所述产品向上运动。

3.根据权利要求2所述的滚针轴承与塑料齿轮组装装置,其特征在于:所述旋转台包括旋转圆盘和带动所述旋转圆盘转动的旋转电机。

4.根据权利要求2所述的滚针轴承与塑料齿轮组装装置,其特征在于:所述定位柱包括用于承载所述辅助治具的基座和固设于所述基座中心的定位柱本体,所述辅助治具包括T型套筒,所述T型套筒放置于所述基座并套设于所述定位柱本体上。

5.根据权利要求2所述的滚针轴承与塑料齿轮组装装置,其特征在于:所述夹持升降组件包括安装板、固设于所述安装板上的水平移动气缸、与所述水平移动气缸固定连接的夹爪气缸、竖直设置的支架、固设于所述支架上方的电机、与所述电机连接的丝杆以及与所述丝杆配合的螺母,所述螺母设置在于所述安装板内,所述支架上固设有导轨,所述导轨的滑块与所述安装板固定连接。

6.根据权利要求1所述的滚针轴承与塑料齿轮组装装置,其特征在于:所述产品夹取机构包括T字型支架、固设于所述T字型支架上的第一水平移动导杆气缸、第二水平移动导杆气缸、分别与所述第一水平移动导杆气缸和第二水平移动导杆气缸固定连接的第一升降气缸和第二升降气缸以及分别与所述第一升降气缸和第二升降气缸固定连接的第一夹爪气缸和第二夹爪气缸,所述第一水平移动导杆气缸和第二水平移动导杆气缸分别与所述滚针轴承备料机构和塑料齿轮备料机构连接所在一侧。

7.根据权利要求1所述的滚针轴承与塑料齿轮组装装置,其特征在于:所述压合机构包括固定支架、固设于所述固定支架上的压合升降气缸以及与所述压合升降气缸的伸缩杆固定连接的压合套筒。
