专利号: 201922246732X
申请人: 无锡雷纳机电制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

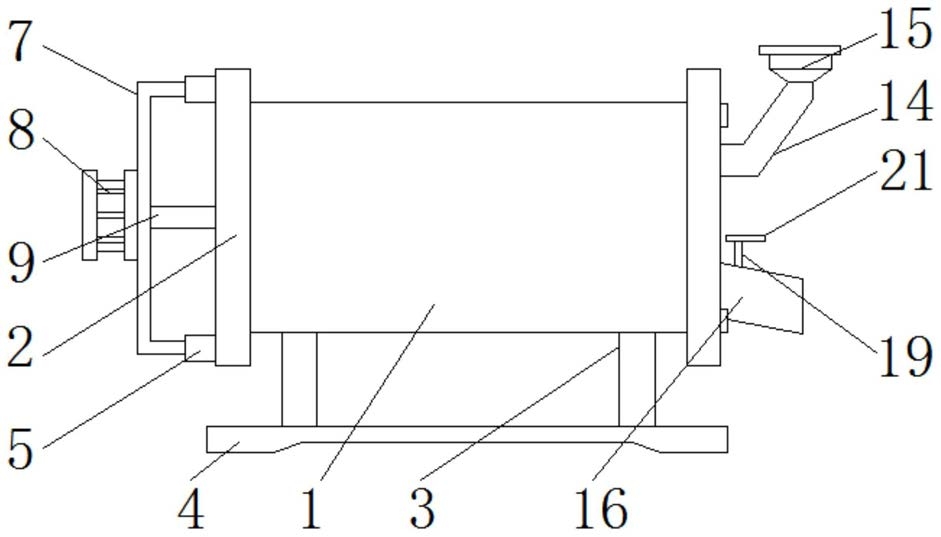

1.一种防尘效果优异的粉末机,包括机壳(1),其特征在于,所述机壳(1)的两侧壁均为空心结构,且机壳(1)的两侧外壁位置均焊接有固定板(2),其中一组所述固定板(2)远离机壳(1)的一侧壁顶部和底部中间位置均垂直固定安装有导套(5),所述导套(5)的内部螺纹安装有螺套(6),两组所述螺套(6)之间固定安装有凹型柱(7),且凹型柱(7)远离机壳(1)的一侧外壁位置固定安装有电机(8),所述电机(8)的一侧壁中间位置垂直活动连接有转轴(9),所述固定板(2)的两侧外壁位置之间开设有通腔(10),所述机壳(1)的内部设置有中空筒(11),且中空筒(11)的一侧外壁位置焊接有盖板(12),远离所述凹型柱(7)的一组所述固定板(2)的内部通过通腔(10)设置有挡块(13),且挡块(13)和中空筒(11)的一侧外壁相接触,所述挡块(13)的两侧外壁顶部中间位置之间焊接有进粉管(14),且进粉管(14)的上端焊接有料斗(15),所述挡块(13)远离中空筒(11)的一侧外壁底部位置焊接有空心导块(16),且挡块(13)的两侧外壁位置之间开设有和空心导块(16)相对应的导料槽(17),所述空心导块(16)靠近挡块(13)的顶部位置焊接有滑套(18),且空心导块(16)通过滑套(18)活动连接有立板(19),所述立板(19)的下表面焊接有限位板(20)。

2.根据权利要求1所述的一种防尘效果优异的粉末机,其特征在于,所述机壳(1)的下表面四周位置均垂直焊接有支撑柱(3),四组所述支撑柱(3)的下端位置之间固定安装有同一组基座(4),且基座(4)平行设置在机壳(1)的下方。

3.根据权利要求1所述的一种防尘效果优异的粉末机,其特征在于,所述电机(8)的输入端通过导线与外部电源的输出端电性连接,所述凹型柱(7)设置在机壳(1)的一侧位置,且转轴(9)的一端与凹型柱(7)垂直贯穿连接。

4.根据权利要求1所述的一种防尘效果优异的粉末机,其特征在于,所述中空筒(11)的外表面和机壳(1)的内表面相接触,且中空筒(11)滑动连接在机壳(1)的内部。

5.根据权利要求1所述的一种防尘效果优异的粉末机,其特征在于,所述盖板(12)设置在靠近所述凹型柱(7)的一组所述通腔(10)的内部,且盖板(12)和机壳(1)的一侧外壁相接触,所述盖板(12)的外表面和相邻所述固定板(2)的内表面相接触,且转轴(9)远离电机(8)的一端垂直固定安装在盖板(12)的一侧外壁中间位置。

6.根据权利要求1所述的一种防尘效果优异的粉末机,其特征在于,所述空心导块(16)和挡块(13)之间夹角的角度为六十度,且挡块(13)的一侧外壁四周位置与中空筒(11)之间均设置有固定栓,所述限位板(20)的下表面和空心导块(16)底部内壁相接触,且立板(19)和空心导块(16)的内表面相接触,所述限位板(20)和立板(19)组合成T型结构,且立板(19)的上表面焊接有凸块(21)。
