专利号: 2019222475044
申请人: 上海练定混凝土制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

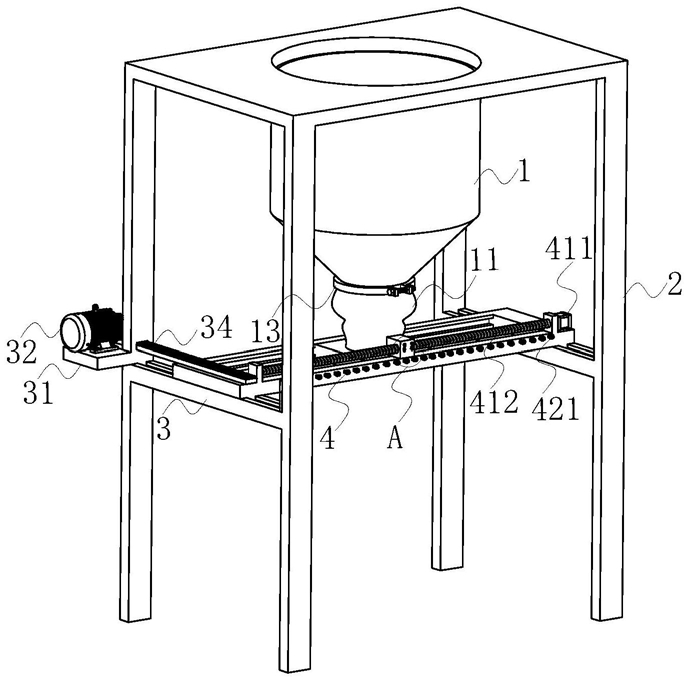

1.一种混凝土搅拌站的出料装置,其特征在于,包括:出料仓(1);

以及焊接在出料仓(1)上、且相互平行的支架(2),所述出料仓(1)的底部可拆卸式安装有用于输送混凝土的可伸缩的软管(11),所述软管(11)远离出料仓(1)的一端可拆卸式安装有带有通孔的安装板(12),相邻所述支架(2)之间安装有支撑柱(3),所述支撑柱(3)上滑移连接有固定板(4),所述固定板(4)的承载面上开设有用于卸料的卸料口(42),所述固定板(4)靠近支撑柱(3)的一侧安装有滑块(41),所述支撑柱(3)的顶部开设有供滑块(41)滑动的滑槽(311),所述安装板(12)靠近固定板(4)的一侧安装有滑杆(121),所述固定板(4)上开设有供滑杆(121)滑动的滑道(43),所述支撑柱(3)上安装有用于驱动固定板(4)滑动的第一驱动组件,所述固定板(4)上安装有用于驱动安装板(12)滑动的第二驱动组件。

2.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述第一驱动组件包括:固定在所述支撑柱(3)一侧的支撑板(31),安装在所述支撑板(31)上的电机(32),安装在所述电机(32)输出轴上齿轮(33),固定在所述固定板(4)的承载面上、且与齿轮(33)相啮合的齿条(34)。

3.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述第二驱动组件包括:安装在所述固定板(4)承载面上的伺服电机(411),安装在所述伺服电机(411)输出轴上的丝杆(412),螺纹套设在所述丝杆(412)上的驱动导块(413),所述驱动导块(413)与安装板(12)相固定。

4.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述出料仓(1) 底部的外侧壁上沿其周向设置有环形槽,所述软管(11)通过卡箍(13)固定在环形槽内。

5.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述固定板(4)的承载面上安装有吊环(421),所述安装板(12)远离软管(11)一侧铰接有与吊环(421)相配合的吊钩(422)。

6.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述安装板(12)的一侧铰接有用于封闭开设在安装板(12)上的通孔的封闭门,所述封闭门通过磁铁吸附在安装板(12)上。

7.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述支架(2)靠近滑槽(311)的一侧安装有橡胶块(211)。

8.根据权利要求1所述的一种混凝土搅拌站的出料装置,其特征在于,所述滑块(41)以及滑杆(121)的底部设置有可与滑槽(311)以及滑道(43)内壁相接触的滚轮。
